Anglies pluošto paviršiaus kilimėlis sutvirtinimo sluoksniui

Anglies pluošto paviršiaus kilimėliai naudojami kompozitiniuose laminatuose, kai šalia laminato paviršiaus arba tarp armavimo sluoksnių reikalingas paskirstytas smulkinto anglies pluošto sluoksnis. Anglies pluošto paviršiaus kilimėlis sutvirtinimo sluoksniui yra neaustinė medžiaga, pagaminta iš susmulkintų anglies pluoštų. Paprastai jis naudojamas kartu su pagrindine konstrukcine armatūra, o medžiagos specifikacija parenkama pagal laminato konstrukciją, dervos sistemą ir liejimo procesą.

Laminato padėtis

Kompozitiniame laminate gali būti įvairių derinių anglies audinio, vienkrypčio pluošto, stiklo pluošto, šerdies medžiagos ir dervos. Kiekvienas sluoksnis turi apibrėžtą vietą ir funkciją.

Supaprastinta konstrukcija gali būti išdėstyta taip:

Paviršiaus / dervos sluoksnis
↓
Anglies pluošto paviršiaus kilimėlis
↓
Pirminis anglies arba stiklo pluošto sutvirtinimas
↓
Pagrindiniai arba papildomi laminato sluoksniai

Ši seka yra tik pavyzdys. Tikroji padėtis nustatoma pagal detalės dizainą ir gamybos procesą. Kilimėlis dažniausiai nenaudojamas vietoj pagrindinės laikančiosios armatūros.

Medžiagos struktūra

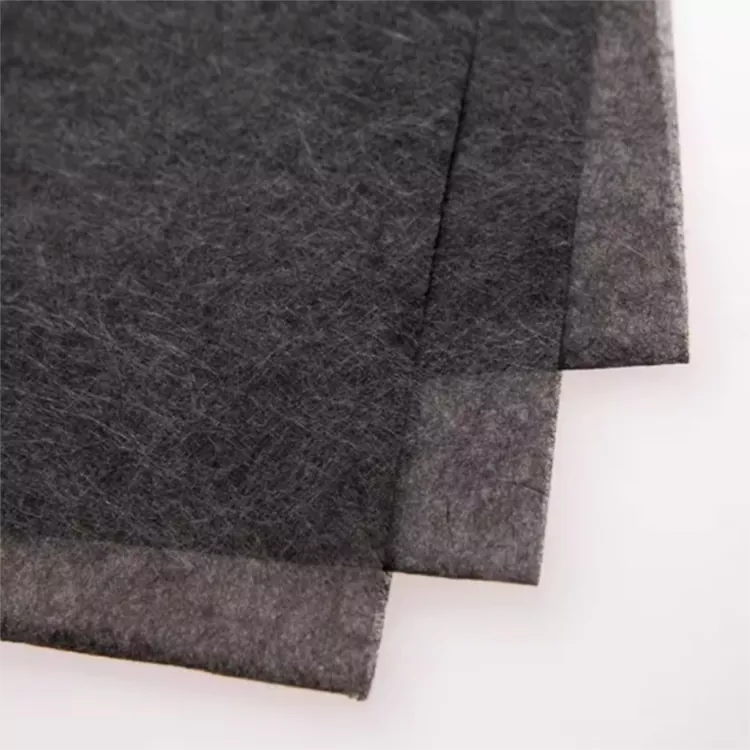

Medžiagą sudaro susmulkinti anglies pluoštai, paskirstyti į neaustinę kilimėlio struktūrą. Skirtingai nuo austo anglies audinio, pluoštai nesilaiko fiksuoto metmenų ir ataudų išdėstymo.

Ši struktūra leidžia kilimėliui padengti paviršių neįvedant kitos apibrėžtos pluošto krypties. Priklausomai nuo ploto svorio, storio ir geometrijos, jis taip pat gali atitikti išlenktas suformuotos dalies dalis.

Medžiaga gali tarnauti kaip paviršinis sluoksnis, antrinis armavimo sluoksnis arba anglies pluošto sluoksnis kelių medžiagų laminate. Jo indėlį į gatavą detalę lemia pridėto anglies pluošto kiekis, jo padėtis laminate ir aplinkinė armatūra.

Paviršiaus kilimėlis ir konstrukcijų sutvirtinimas

Abi medžiagos neturėtų būti parenkamos tuo pačiu pagrindu. Struktūrinis sutvirtinimas paprastai nurodomas pagal apkrovą, pluošto kryptį ir reikalingas mechanines savybes. Paviršiaus kilimėlis labiau susijęs su paskirstytu pluošto padengimu, laminato konstrukcija ir vietiniais paviršiaus reikalavimais.

Kilimėlio svorio pasirinkimas

Plotas svoris yra vienas iš pagrindinių parametrų nurodant anglies pluošto kilimėlį. Lengvesnė medžiaga gali būti naudojama ten, kur reikalingas tik plonas paskirstytas sluoksnis, o sunkesnė specifikacija prideda daugiau anglies pluošto į laminatą.

Svoris turėtų būti vertinamas kartu su storiu ir dervos įsisavinimu. Reikalinga specifikacija taip pat keičiasi priklausomai nuo kilimėlio padėties, sutvirtinimo sluoksnių skaičiaus ir gatavo komponento tikslinio storio.

„Yuruis“ pateikia kelias ploto svorio specifikacijas, o ne vieną fiksuotą svorį. Klientai gali pateikti esamą specifikaciją, laminato brėžinį ar pavyzdį, kai reikia suderinti konkretų svorį.

Praktinė atrankos seka yra tokia:

Ploto svoris → Storis → Dervos kiekis → Laminato padėtis → Reikalavimas užbaigtai daliai

Medžiagos specifikacija

Tipinės programos

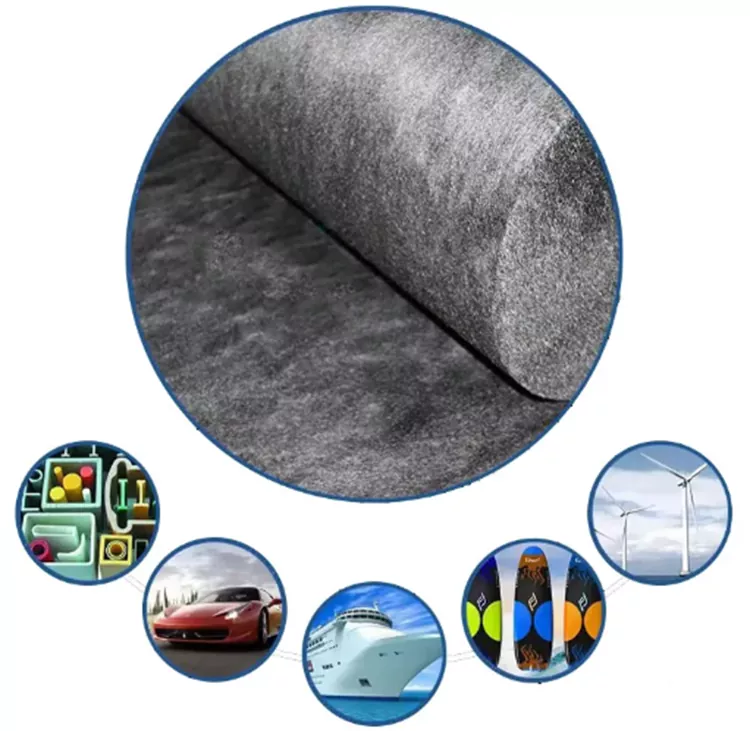

Medžiaga skirta sudėtiniams komponentams, kuriuose yra paskirstytas anglies pluošto sluoksnis. Tikroji konstrukcija skiriasi priklausomai nuo detalės geometrijos, sutvirtinimo sistemos ir gamybos būdo.

Automobilių komponentai

Jis gali būti įkomponuotas į pasirinktas plokštes, dangčius, korpusus ir vidines kompozitines dalis, kur laminate yra anglies pluošto sluoksnis.

Pramoninės kompozitinės dalys

Pramoniniai liejiniai komponentai gali derinti kilimėlį su austinėmis, vienakryptėmis ar kitomis sutvirtinančiomis medžiagomis, kad būtų sukurtas daugiasluoksnis laminatas.

CFRP plokštės ir apvalkalai

Plokštėms, dangčiams ir apvalkalo tipo konstrukcijoms neaustinė konstrukcija užtikrina paskirstytą anglies pluošto dangą, nepridedant fiksuotos pluošto krypties.

FRP ir CFRP produktai

Kilimėlį galima įkomponuoti į laminuotas FRP arba CFRP konstrukcijas, kur, atsižvelgiant į medžiagų reikalavimus, vienas iš armavimo sluoksnių reikalauja smulkinto anglies pluošto.

Sporto įranga

Kai kuriose lengvose kompozicinėse sporto prekėse daugiasluoksniame laminate gali būti susmulkinto anglies pluošto. Reikalingas medžiagos svoris ir konstrukcija priklauso nuo gatavo komponento.

Derva ir liejimas

Dervos sistema ir liejimo būdas turi įtakos tam, kaip susmulkinti pluoštai įterpiami į laminatą. Nurodant medžiagą reikia atsižvelgti į dervos klampumą, sudrėkinimą, kietėjimo sąlygas ir galutinį laminato storį.

Kilimėlį galima įvertinti naudojant epoksidines ir kitas dervų sistemas. Suderinamumas turėtų būti tikrinamas pagal tikrąją dervos sudėtį, o ne tik iš pluošto medžiagos.

Vakuuminės infuzijos atveju reikia atsižvelgti į medžiagą kartu su infuzijos nustatymu, dervos srautu ir visa laminavimo seka. Pavyzdinis bandymas gali būti naudojamas patikrinti sudrėkimą, tvarkymą ir sutankinimą prieš pradedant įprastą gamybą.

„Yuruis“ tiekimas ir pritaikymas

„Yuruis“ tiekia pluoštines kompozicines medžiagas nuo 2017 m. Jos gaminių asortimentą sudaro anglies pluošto medžiagos, E-stiklo pusverpaliai, stiklo pluošto kilimėliai ir FRP gaminiai.

Taizhou, Jiangsu operacija apima formavimo, pjovimo ir bandymo įrangą, kurios nurodytas sudėtinių medžiagų gamybos pajėgumas yra 2 mln. m² per metus.

Norėdami gauti naują specifikaciją, klientai gali pateikti brėžinį, pavyzdį, esamą medžiagos specifikaciją, tikslinį svorį arba reikiamus matmenis. Ši informacija gali būti naudojama medžiagų konfigūracijai ir tiekimo formatui nustatyti.

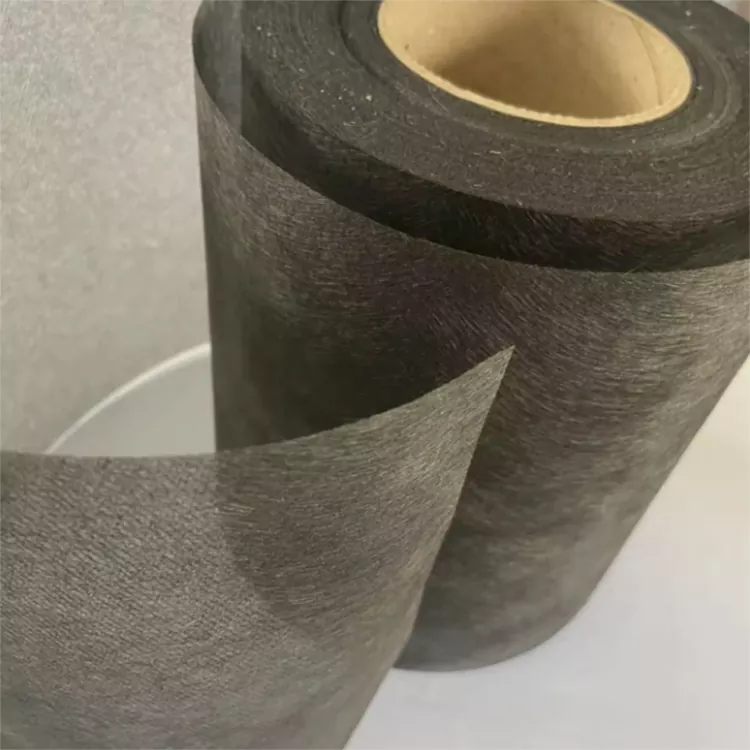

Anglies pluošto paviršiaus kilimėliui armavimo sluoksniui standartiniai pločiai yra 1 m ir 1,25 m. Plotis, storis, ilgis ir matmenys taip pat gali būti aptariami gaminant individualų užsakymą.

Dažnai užduodami klausimai

Kas yra anglies pluošto paviršiaus kilimėlis?

Tai neaustinis kilimėlis, pagamintas iš susmulkintų anglies pluoštų. Kompozitiniame laminate jis gali sudaryti paskirstytą anglies pluošto sluoksnį šalia paviršiaus arba tarp kitų armavimo sluoksnių.

Ar tai austo anglies pluošto audinio pakaitalas?

Ne. Abi medžiagos turi skirtingą struktūrą. Austas anglies audinys suteikia apibrėžtas pluošto kryptis, o susmulkinto pluošto kilimėlis suteikia labiau paskirstytą išdėstymą ir paprastai naudojamas kaip papildomas sluoksnis.

Kokie svoriai galimi?

Galimi keli plotiniai svoriai. Pasirinkimas priklauso nuo reikalingo anglies pluošto kiekio, laminato padėties, tikslinio storio ir gatavos dalies reikalavimų.

Ar galima pritaikyti plotį ir storį?

Taip. Standartiniai pločiai yra 1 m ir 1,25 m. Pritaikytas plotis, storis, ilgis ir matmenys gali būti aptariami pagal gamybos reikalavimus.

Ar galima naudoti su epoksidine derva?

Taip, jį galima įvertinti naudojant epoksidines ir kitas dervų sistemas. Dervos suderinamumas ir sudrėkimas turi būti patvirtinti atliekant bandymus naudojant tikrąją formulę.

Ar tinka vakuuminei infuzijai?

Jis gali būti įvertintas vakuuminei infuzijai. Rezultatas priklauso nuo dervos klampumo, infuzijos nustatymo, laminato sekos ir reikiamo gatavo storio.

Ar jis gali sekti išlenktus paviršius?

Neaustinė smulkinto pluošto struktūra gali atitikti išlenktus liejinius paviršius. Faktinis valdymas priklauso nuo medžiagos svorio, storio ir detalės geometrijos.

Ar galiu paprašyti pavyzdžio prieš masinę gamybą?

Taip. Mėginio reikalavimus galima aptarti atsižvelgiant į numatomą pritaikymą, matmenis, medžiagos specifikaciją ir apdorojimo metodą.
