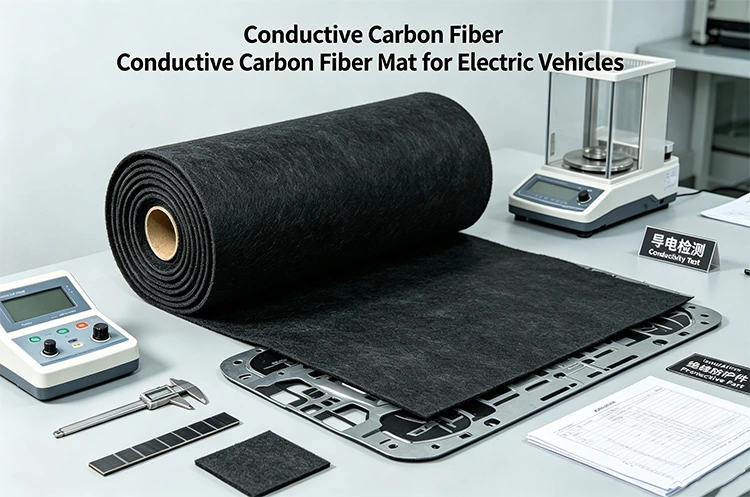

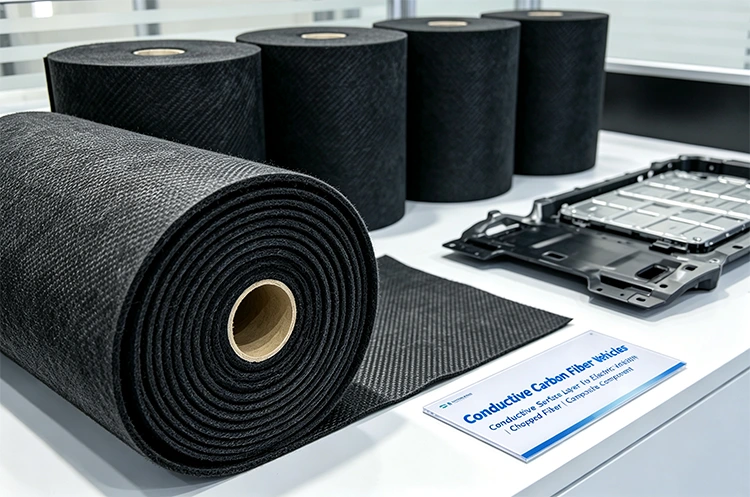

Laidus anglies pluošto kilimėlis elektrinėms transporto priemonėms

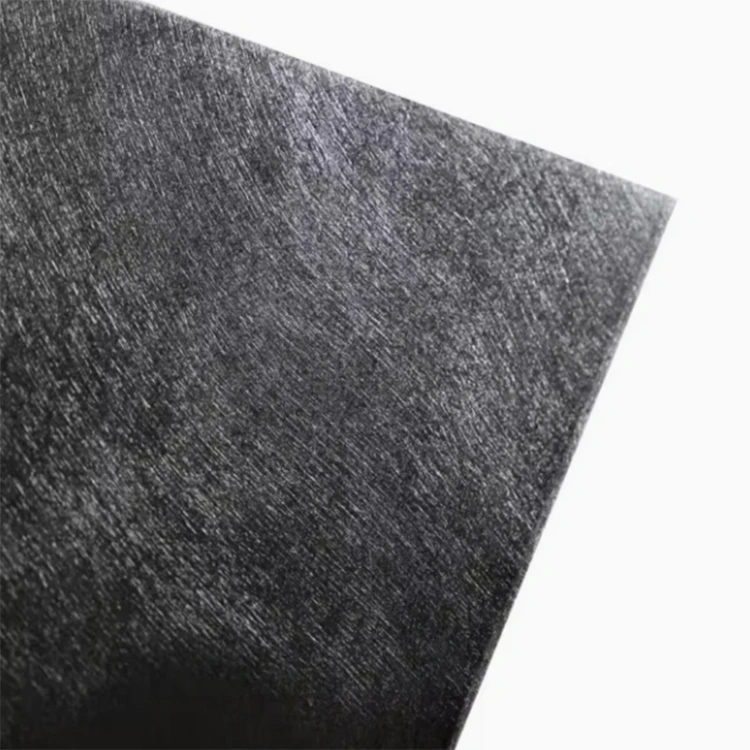

Laidus anglies pluošto kilimėlis yra neaustinė anglies pluošto medžiaga, pagaminta iš susmulkintų poliakrilonitrilo anglies pluoštų. Pluoštai yra išsklaidyti ir suformuoti į vientisą lakštą, sukuriant atsitiktinę pluošto struktūrą be fiksuotos orientacijos, esančios audiniuose. Šis formatas tinka sudėtiniams komponentams, kuriems reikalingas plonas anglies pluošto sluoksnis funkciniams ar su paviršiumi susijusiems tikslams.

„Yuruis“ tiekia elektrinėms transporto priemonėms skirtą laidus anglies pluošto kilimėlį, kurio specifikacija yra 26 g, skirta lengvoms kompozitinėms reikmėms. Medžiaga gali būti laminuojama tinkamomis dervos sistemomis ir derinama su kitomis armavimo medžiagomis pagal gatavos detalės konstrukciją. Jo elektrinį elgesį kompozite įtakoja pluošto pasiskirstymas, dervos kiekis, laminato storis, kontaktų konstrukcija ir apdorojimo sąlygos.

EV sudėtinės programos

26 g specifikacija skirta programoms, kurioms reikalingas lengvas anglies pluošto sluoksnis, o ne stiprus struktūrinis sutvirtinimas. Jis gali būti dedamas į sudėtinį laminatą, kad būtų padengtas anglies pluoštas, išlaikant palyginti ploną bendrą sluoksnio struktūrą.

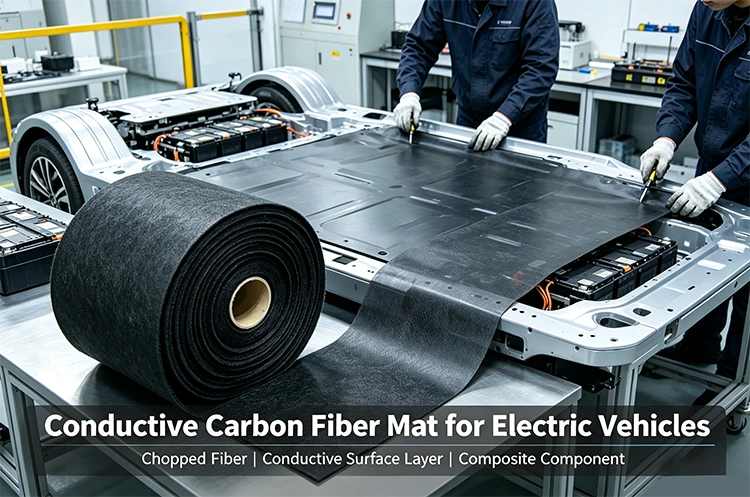

Įprasti EV pritaikymai apima su baterijomis susijusius dangčius, elektroninius korpusus, vidines sudėtines dalis ir apsaugines plokštes. Galutinį laminatą lemia komponento konstrukcija, dervos sistema, mechaniniai reikalavimai ir gamybos procesas.

Laidus anglies pluošto kilimėlis elektrinėms transporto priemonėms naudoja susmulkintus pluoštus, o ne ištisinius austus siūlus. Pluoštai pasiskirstę atsitiktinai, todėl medžiaga neturi fiksuotos metmenų ar ataudų krypties. Tai leidžia lengviau naudoti kaip funkcinį arba paviršinį sluoksnį įvairiose kompozitinėse konstrukcijose.

Elektros ir EMI veikimas

Anglies pluoštai sudaro laidžius kelius per kontaktą tarp atskirų pluoštų. Kai kilimėlis sujungiamas su derva, tikroji elektrinė charakteristika priklauso nuo pluošto pasiskirstymo ir gatavo kompozito konstrukcijos.

Dėl to medžiaga tinkama naudoti, kai yra statinis išsklaidymas, elektros tęstinumas arba elektromagnetinių trukdžių (EMI) valdymas. Tačiau ekranavimo efektą lemia ne vien sausas kilimėlis.

Laminato storis, dervos kiekis, pluošto tęstinumas, jungtys, įžeminimas, komponentų geometrija ir veikimo dažnis gali turėti įtakos išmatuotam rezultatui. Apibrėžtam elektriniam tikslui gatavo komponento išbandymas tikromis laminato ir apdorojimo sąlygomis suteikia reikšmingesnių duomenų.

Neaustinės medžiagos struktūra ir apdorojimo ypatybės

Susmulkinti pluoštai yra paskirstomi visame lakšte, o ne austi į ištisinių verpalų kryptis. Dėl to medžiaga užtikrina santykinai vienodą pluošto padengimą visame paviršiuje ir nesukuria apibrėžtos 0°/90° armatūros orientacijos. Tai naudinga, kai medžiagos funkcija yra susijusi su dengimu, o ne su kryptine apkrova.

Gaminant kompozitus, kilimėliui reikia pakankamai sudrėkinti dervos, kad susidarytų vientisas laminatas. Dervos klampumas, dengimo būdas, pluošto pasiskirstymas, slėgis, kietėjimo temperatūra ir kilimėlio padėtis laminate gali turėti įtakos baigtai daliai. Dėl šios priežasties proceso parametrai paprastai nustatomi su pasirinkta derva ir komponento konstrukcija, o ne traktuojant kilimėlį kaip nepriklausomą konstrukcinę medžiagą.

Standartinis plotis yra 1 m ir 1,25 m formatais. Šie pločiai gali būti naudojami įvairiems lakštų išdėstymui ir pjovimo planams, padedant kompozitų gamintojams pasirinkti medžiagos formatą, atitinkantį numatomos dalies matmenis.

Taikymo sritys

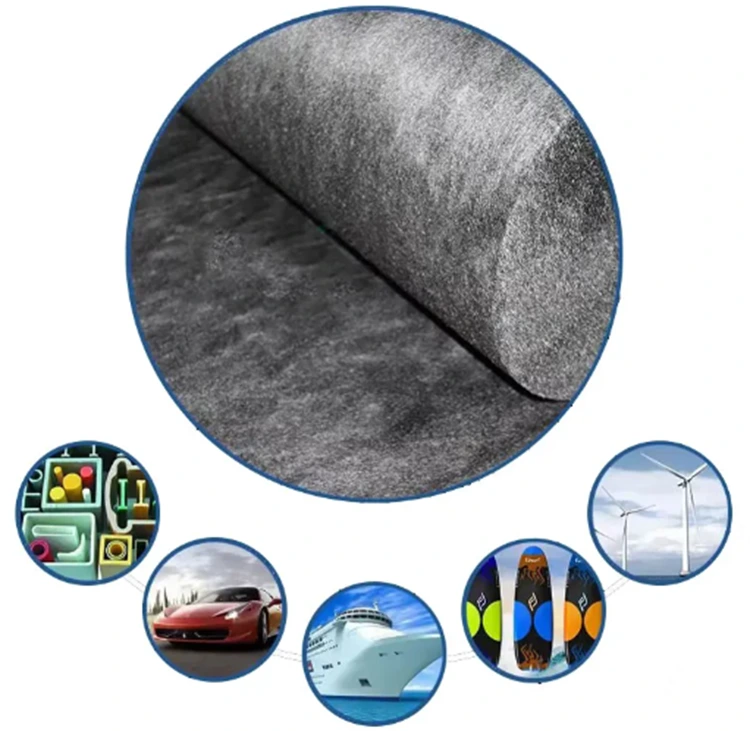

Medžiaga daugiausia svarbi kompozicinėms reikmėms, kuriose anglies pluošto laidumas yra naudingas kartu su neaustinio lakšto struktūra. Automobilių ir elektromobilių komponentai yra viena taikymo sritis, o elektroninėse ir pramoninėse kompozitinėse dalyse gali būti naudojama ta pati medžiagų koncepcija skirtingiems funkciniams reikalavimams.

Įprastos programos apima:

Su EV baterijomis susiję kompozitiniai dangteliai ir plokštės

Elektroninės ir elektros įrangos korpusai

EMI ekranavimo komponentai

Funkcinės kompozicinės plokštės

Pasirinktos su kuro elementais susijusios kompozitinės dalys

Pramoniniai komponentai, kuriems reikalingas laidus anglies pluošto sluoksnis

Cheminėje ar kuro elementų aplinkoje medžiagų pasirinkimas turėtų apimti visą sudėtinę sistemą. Anglies pluoštas suteikia armatūrą ir laidų elementą, o derva ir bet koks barjerinis sluoksnis lemia didžiąją gatavo komponento cheminio atsparumo ir eksploatavimo temperatūros dalį.

Techninės specifikacijos

Gamina ir tiekia Yuruis

Taizhou Yuruis New Materials Co., Ltd. užsiima pluoštinių kompozitinių medžiagų gamyba nuo 2017 m. Jos gaminių asortimentas apima anglies pluošto medžiagas, stiklo pluošto medžiagas ir su FRP susijusius gaminius, skirtus automobiliams, statyboms, naujai energetikai ir pramonei.

Gamybos procesą palaiko medžiagų formavimo, pjovimo ir kompozitinių medžiagų tikrinimo įranga. Anglies pluošto kilimėlių užsakymams gamyba gali būti organizuojama pagal nurodytą medžiagos svorį, plotį, pakuotės formatą ir kitus patvirtintus reikalavimus.

EV arba elektroninių komponentų projektui pasiūlymo informacija gali apimti numatomą pritaikymą, komponentų matmenis, reikalingą medžiagos svorį, dervos sistemą, liejimo procesą, elektros reikalavimus ir numatomą užsakymo kiekį. Šios detalės suteikia praktinį pagrindą peržiūrėti medžiagos specifikaciją prieš gaminant.

Specifikacijos ir užsakymo reikalavimai

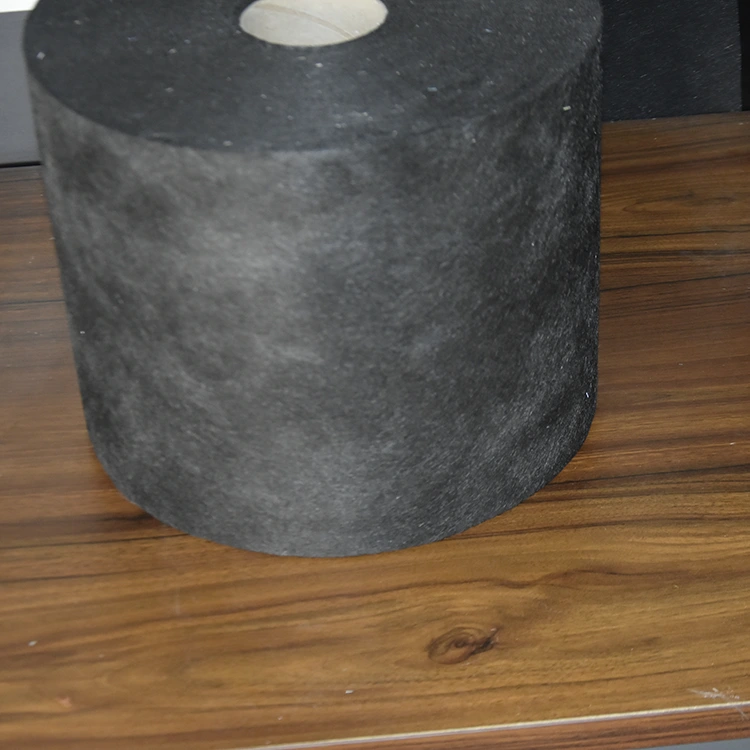

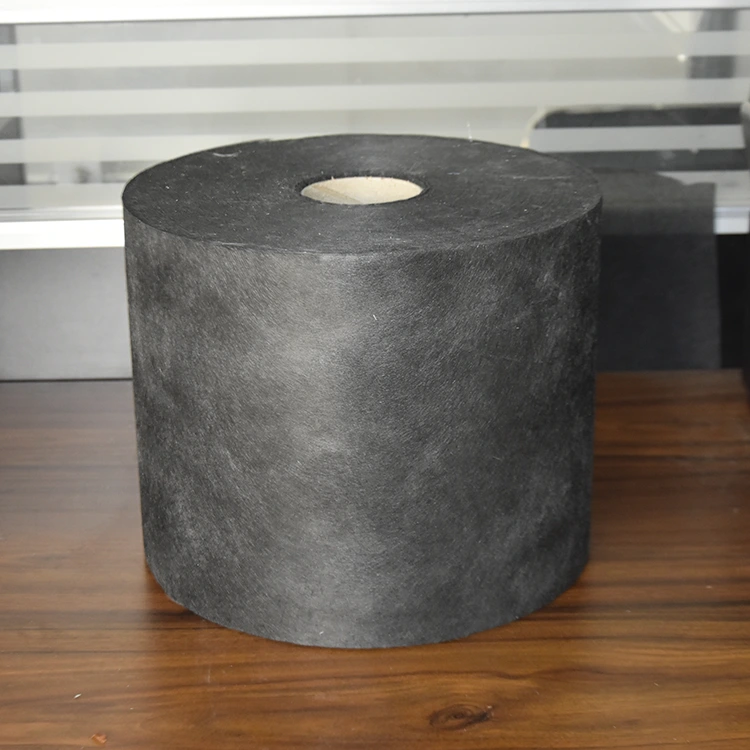

Standartinis gaminys tiekiamas kaip 26 g anglies pluošto kilimėlis 1 m arba 1,25 m pločio. Kiti reikalavimai gali būti aptariami atsižvelgiant į gamybos procesą ir galutinio komponento dizainą.

Kuriant medžiagą naujai kompozitinei daliai, specifikacijos patvirtinimui naudinga informacija apie reikiamą ploto svorį, lakšto matmenis, laminato padėtį, dervos tipą, formavimo būdą ir elektrinę funkciją. Tai ypač svarbu, kai gatavam komponentui yra nustatytas ekranavimo, laidumo ar svorio reikalavimas.

Medžiaga supakuota į popierines dėžutes siuntimui ir gali būti paruošta pagal patvirtintą užsakymo specifikaciją.

DUK

1. Kam naudojamas elektrinėms transporto priemonėms skirtas laidus anglies pluošto kilimėlis?

Ši medžiaga skirta elektromobiliams ir kitoms kompozitinėms reikmėms, kurioms reikalingas lengvas neaustinis anglies pluošto sluoksnis su elektriniu funkcionalumu. Taikymas gali apimti su baterijomis susijusius dangčius, elektroninius korpusus, EMI ekranavimo dalis, plokštes ir pasirinktus funkcinius sudėtinius komponentus.

2. Ar anglies pluošto kilimėlis užtikrina EMI ekranavimą?

Jis gali prisidėti prie EMI ekranavimo, kai yra įtrauktas į tinkamai suprojektuotą sudėtinę struktūrą. Faktinį ekranavimą veikia pluošto pasiskirstymas, laminato storis, dervos kiekis, įžeminimas, jungtys, komponentų geometrija ir bandymo sąlygos. Kai taikomas konkretus ekranavimo tikslas, reikia atlikti gatavos dalies bandymą.

3. Kuo skiriasi anglies pluošto kilimėlis ir anglies pluošto audinys?

Austas anglies pluošto audinys susideda iš ištisinių siūlų, išdėstytų nustatytomis kryptimis ir dažniausiai naudojamas kryptiniam sutvirtinimui. Anglies pluošto kilimėlyje naudojamas susmulkintas neaustinės struktūros pluoštas, todėl jis labiau tinka vienodai padengti ir funkciniams sluoksniams, kur kryptinis sutvirtinimas nėra pagrindinis reikalavimas.

4. Ar medžiaga gali būti naudojama su kuro elementais susijusiuose komponentuose?

Jis gali būti naudojamas tam tikrose su kuro elementais susijusiose kompozitinėse programose, kur svarbus laidumas ir mažas medžiagos svoris. Viso kompozito taip pat turi būti įvertintas suderinamumas su derva, darbo temperatūra, cheminis poveikis, elektros reikalavimai ir komponento eksploatavimo sąlygos.

5. Kokia yra standartinė šio gaminio specifikacija?

Nurodytas modelis yra 26 g, standartinio pločio 1 m ir 1,25 m. Prieš patvirtinant užsakymą, produkto specifikacija gali būti peržiūrėta pagal reikiamą pritaikymą, laminato dizainą, matmenis ir gamybos procesą.

6. Kokia informacija reikalinga citatai?

Naudinga informacija apima taikymą, reikalingą medžiagos svorį, plotį arba matmenis, dervos sistemą, liejimo procesą, elektros arba EMI reikalavimus, numatomą kiekį ir pakavimo reikalavimus. Kuriant naujus komponentus, brėžiniai arba pagrindinė informacija apie laminatą taip pat gali padėti peržiūrėti specifikacijas.
