FRP grotelės šaligatviams

Pėsčiųjų takams pramoninėje ir lauko aplinkoje grotelės turi užtikrinti stabilų vaikščiojimo paviršių, o lietaus vanduo, nuplovimo vanduo ir kiti skysčiai galėtų nutekėti per skydą. Plokštės specifikacija taip pat turi atitikti atramos tarpą, numatomą apkrovą ir aplinkos sąlygas.

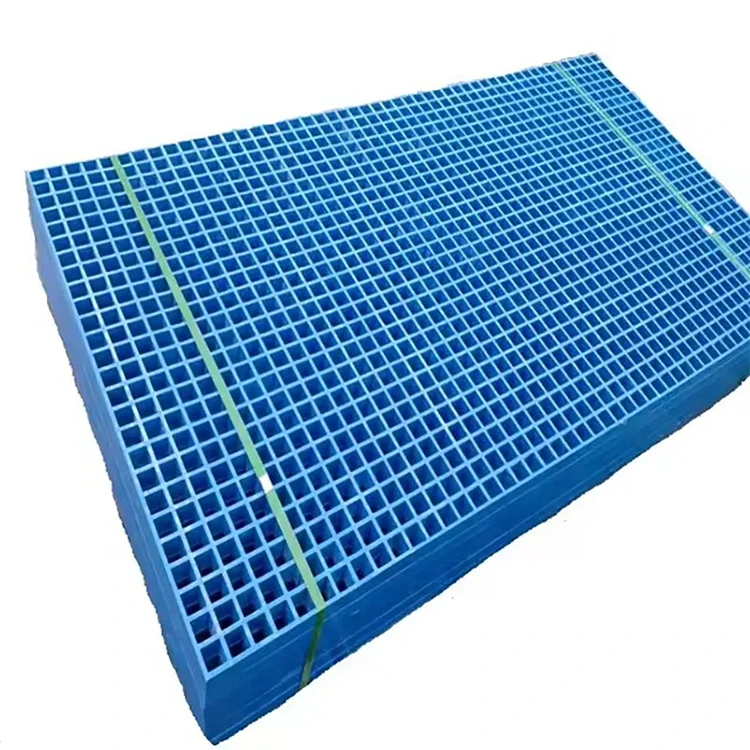

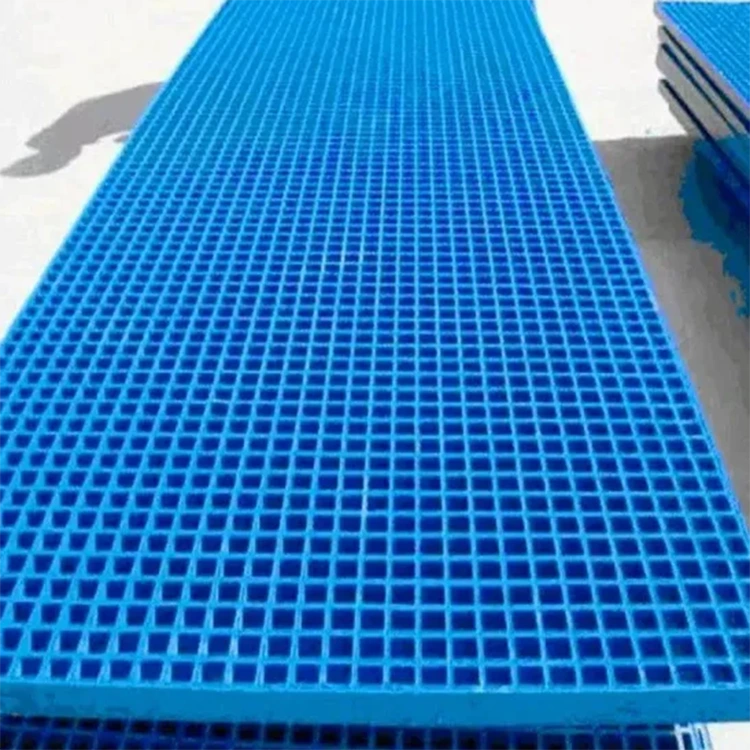

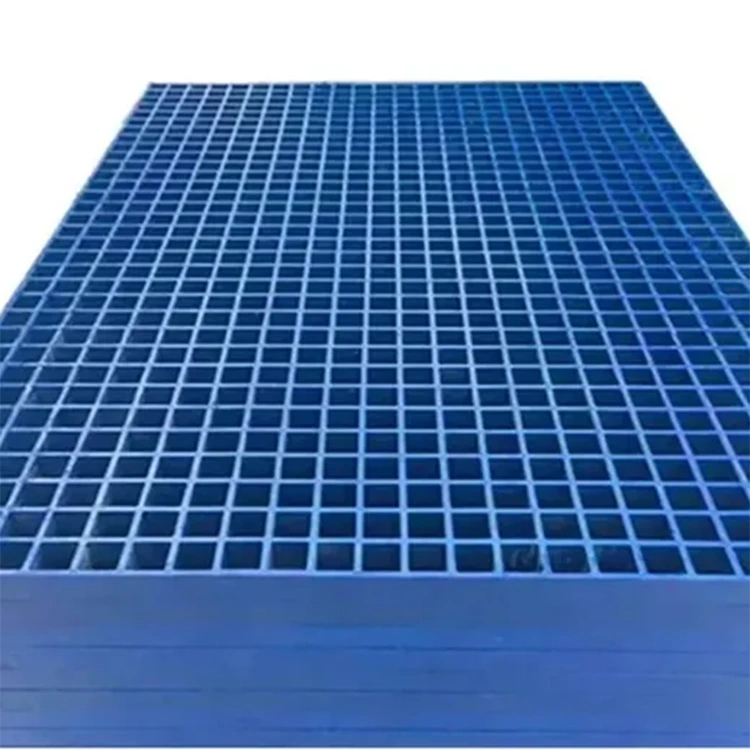

Šiose FRP grotelėse šaligatviams naudojama 38 × 38 mm suformuota anga ir 25 mm storio plokštės. Atviro tinklelio konstrukcija palaiko drenažą, o suformuota FRP konstrukcija yra nemetalinė alternatyva įprastoms plieninėms grotoms tose vietose, kur reikalingas atsparumas korozijai ir elektros izoliacija.

Gaminio specifikacija

Paviršiaus ir drenažo svarstymai

38 × 38 mm atviras tinklelis leidžia vandeniui praeiti pro plokštę, o ne kauptis ant vientiso kieto paviršiaus. Tai naudinga pėsčiųjų takams, kurie veikiami lietaus, įrangos plovimo ar technologinio vandens. Atvira konstrukcija taip pat leidžia pro ją prasiskverbti nešvarumams ir smulkioms nuolaužoms, nors tikrasis drenažo efektyvumas priklauso nuo atraminės konstrukcijos ir vietos sąlygų.

Nurodytas A klasės neslidus paviršius yra skirtas vietoms, kuriose pėstieji gali susidurti su drėgme. Tam tikro įrenginio paviršiaus apdorojimo ir atsparumo slydimui reikalavimai turėtų būti patikrinti pagal naudojimo sąlygas, o ne pasikliauti vien grotelių specifikacijomis.

25 mm storis suteikia pagrindinę plokštės konfigūraciją, parodytą gaminio specifikacijoje. Projektui reikalingas plokštės storis turi būti nustatytas kartu su atramos tarpatramiu ir projektine apkrova.

Taikymas pramoninėse ir lauko srityse

FRP grotelės šaligatviamsgali būti naudojamas ten, kur aplink įrangą, drenažo sistemas ar priežiūros zonas reikia prieiti prie pėsčiųjų ir kur pageidaujama nemetalinių grotelių medžiaga.

Įprastai naudojami chemijos ir nuotekų įrenginiai, pramonės įmonės, lauko paslaugų maršrutai, elektros įrenginiai ir statybų zonos. Tokioje aplinkoje svarbūs atrankos veiksniai gali būti cheminių medžiagų arba nuotekų poveikis, drėgmė, reikalingas vaikščiojimo atstumas, atramos sąlygos ir prieigos dažnis.

Elektros zonoms gaminio specifikacijoje nurodyta 10 kV elektros izoliacija ir elektromagnetizmo vertė 0. Šie skaičiai apibūdina pateiktą gaminio specifikaciją; Projekto inžinieriai prieš naudodami turi patikrinti, ar visa instaliacija atitinka elektros reikalavimus ir taikomus standartus.

Kaip pasirinkti pėsčiųjų tako skydelį

Vien nuo plokščių matmenų nenusakoma, ar grotelės tinka konkrečiam takui. Prieš užsakant paprastai turi būti patvirtintos keturios projekto sąlygos.

Palaikomas intervalas ir pakrovimas

Pirmiausia patvirtinkite, kaip skydas bus palaikomas, ir atstumą tarp atramų. Tik pėsčiųjų maršrutams, priežiūros platformoms ir vietoms, kuriose kartais apkraunama įranga, gali būti taikomi skirtingi apkrovos reikalavimai. Todėl plokštės storis ir konfigūracija turėtų būti parenkami atsižvelgiant į faktinį tarpatramį ir apkrovą.

Veikimo aplinka

Tada nustatykite aplinkinę terpę. Lauko lietaus vanduo, nuotekos, technologinės cheminės medžiagos ir druskos turinčios aplinkos gali kelti skirtingus reikalavimus dervos sistemai. Nurodytas Difenilo eterio FRP dervos tipas turi būti patikrintas pagal įrenginio chemines ir temperatūros sąlygas.

Skydelio matmenys ir prieiga

Standartines plokštes galima iškirpti montavimui, o pritaikytus dydžius ir formas galima aptarti projektuojant. Nuimamos plokštės taip pat gali būti naudingos ten, kur reikalinga prieiga prie drenažo kanalų, tranšėjų ar įrangos, esančios žemiau pėsčiųjų tako.

Paviršiaus reikalavimai

Jei pėsčiųjų takas yra reguliariai veikiamas vandens ar valymo, reikia atsižvelgti į atsparumą slydimui kartu su drenažu. Nurodytas A klasės neslidumas yra šio modelio atskaitos taškas, o galutinis reikalavimas turėtų būti nustatytas pagal vietos sąlygas.

Kiti tų pačių formuotų grotelių naudojimo būdai

Ta pati išlietų plokščių konstrukcija gali būti pritaikyta ne tik pėsčiųjų šaligatviams. Priklausomai nuo atramos išdėstymo ir apkrovos sąlygų, grotelės taip pat gali būti apdorojamos aptarnavimo takams, priežiūros platformoms, tranšėjų dangoms, tiltų plokštėms, laiptų pakopos, drenažo zonoms ir pramoninėms grindims.

Šios programos neturėtų būti laikomos keičiamomis specifikacijomis. Pavyzdžiui, plokštės, naudojamos virš drenažo tranšėjos, gali turėti skirtingus tarpatramius ir apkrovos reikalavimus nuo pėsčiųjų tako. Todėl projekto brėžiniai, matmenys ir pakrovimo informacija yra naudingi patvirtinant tinkamą konfigūraciją.

Perdirbimas ir siuntimas

Yuruis teikia formavimo, pjovimo ir suvirinimo paslaugas grotelių užsakymams, kuriuos reikia toliau apdoroti prieš montuojant. Galima paruošti individualius plokščių matmenis ir formas pagal projekto reikalavimus.

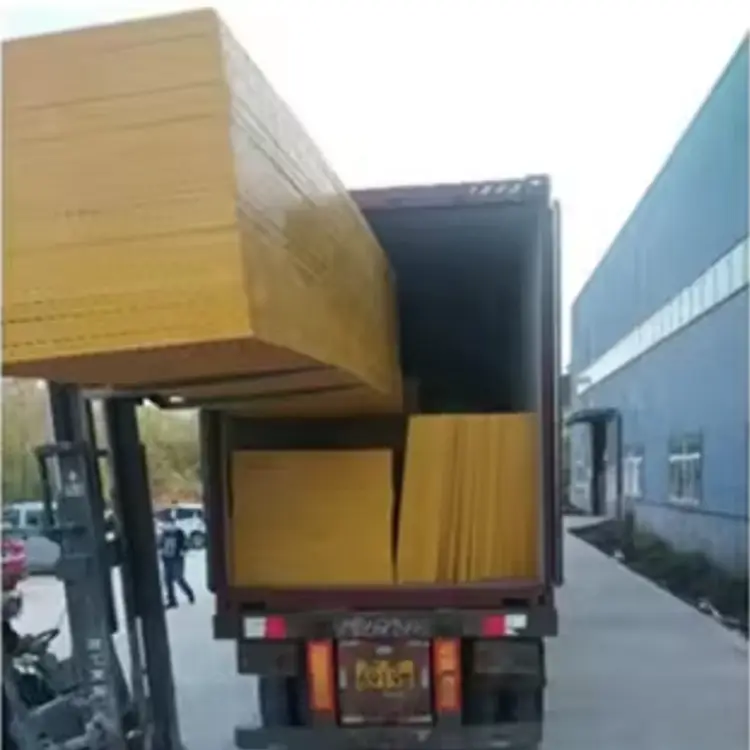

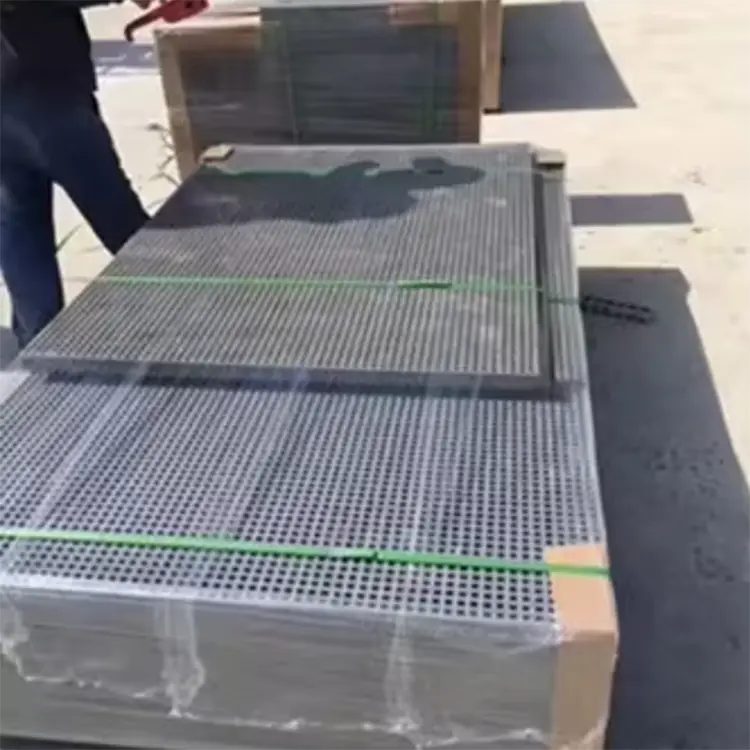

Gatavos grotelės supakuojamos ant padėklų transportavimui. Individualiems užsakymams plokščių matmenys, apdorojimo reikalavimai ir pakavimo tvarka gali būti patvirtinti prieš gaminant, kad pristatytos plokštės atitiktų montavimo planą.

DUK

Kokio dydžio tinklelis naudojamas šiame modelyje?

Šiame modelyje naudojamas 38 × 38 mm suformuotas tinklelis. Šiam modeliui nurodytas skydo storis yra 25 mm.

Ar šios grotelės tinka drėgniems lauko takams?

Jis sukurtas su atviro tinklelio konstrukcija drenažui ir turi nurodytą A klasės neslidumo specifikaciją. Konkrečiam lauko įrenginiui prieš pasirenkant reikia patikrinti atramos tarpatramį, apkrovą, drenažo išdėstymą ir aplinkos poveikį.

Kokie standartiniai skydų dydžiai galimi?

Įprastos specifikacijos apima 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm ir 1524 × 4010 mm.

Ar galima plokštes supjaustyti iki reikiamo tako dydžio?

Taip. Galimas pjovimas, o pritaikytus plokščių matmenis ir formas galima aptarti pagal montavimo išdėstymą.

Kokios spalvos galimos?

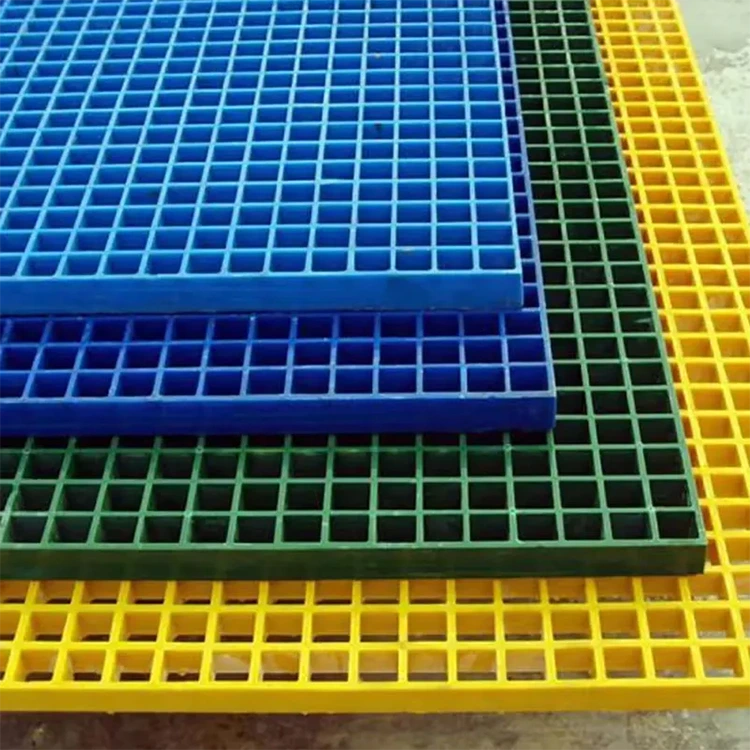

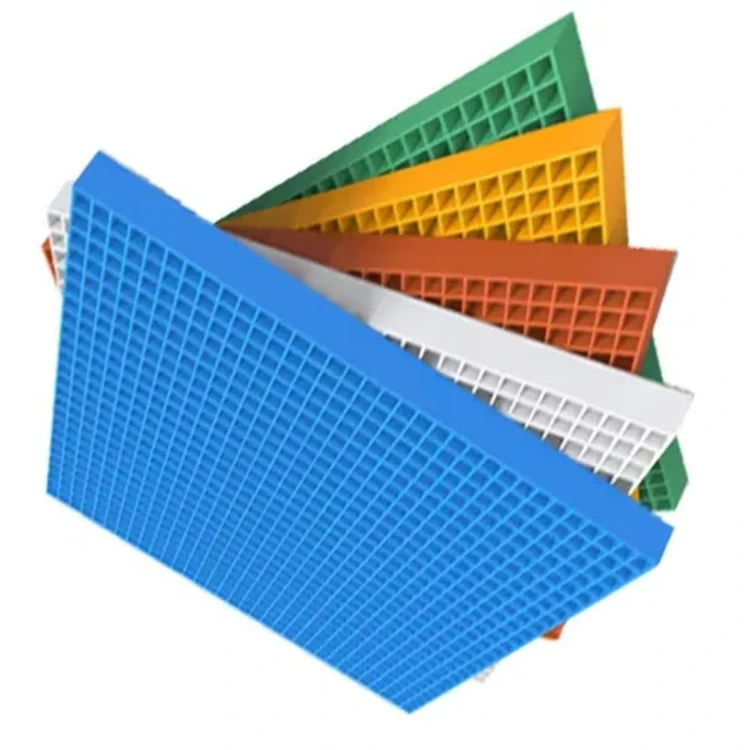

Išvardintos spalvos yra geltona, raudona, žalia, mėlyna ir balta. Individualūs spalvų reikalavimai taip pat gali būti aptariami projektų užsakymams.

Ar grotelės užtikrina elektros izoliaciją?

Pateiktoje specifikacijoje nurodyta 10 kV elektros izoliacija. Visas įrengimas turi būti įvertintas pagal elektros reikalavimus, eksploatavimo sąlygas ir taikomus projekto standartus.

Ar šias groteles galima naudoti ne tik šaligatviams?

Taip. Priklausomai nuo atramos konstrukcijos ir apkrovos sąlygų, suformuotos grotelės taip pat gali būti apdorojamos techninės priežiūros takams, priežiūros platformoms, tranšėjų dangčiams, laiptų pakopos, drenažo zonoms ir pramoninėms grindims.
