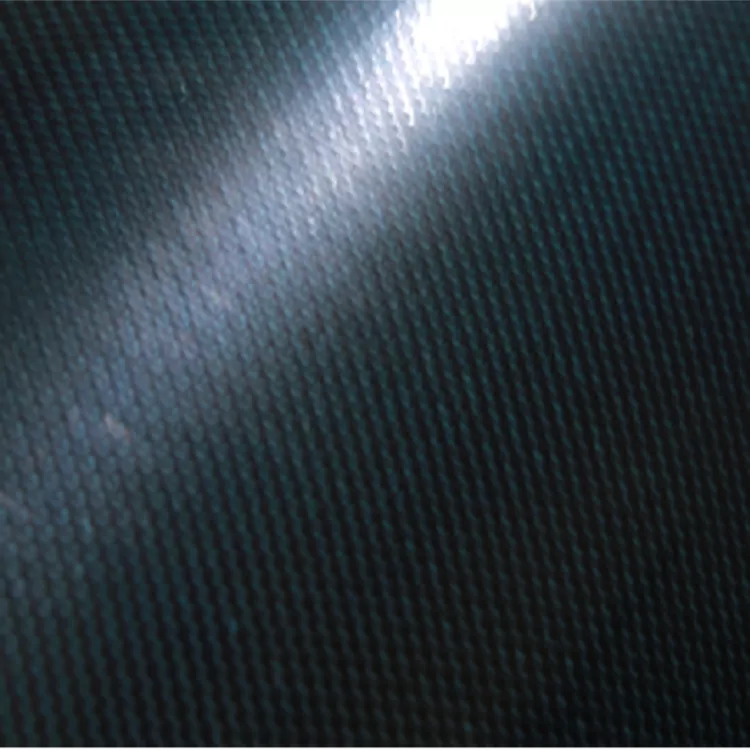

3K UD ir dvikryptis anglies pluošto paruošiamasis audinys

3K UD ir dvikryptis anglies pluošto prepreg audinys sujungia 3K anglies pluošto sutvirtinimą su iš anksto impregnuota dervos matrica dviem skirtingais pluošto išdėstymais. UD konstrukcija koncentruoja ištisinius pluoštus daugiausia viena kryptimi, o dvikryptė konstrukcija suteikia sutvirtinimą dviem pagrindinėmis kryptimis. Pasirinkimas tarp jų visų pirma susijęs su apkrovos keliu, laminato struktūra ir gatavos kompozitinės dalies geometrija.

Kompozitų gamintojams šis skirtumas yra svarbesnis nei vien 3K žymėjimas. Komponentas, turintis dominuojančią tempimo, lenkimo ar ašinę apkrovą, gali turėti naudos iš laminato, pastatyto aplink apibrėžtą pluošto kryptį, o plokštę arba apvalkalą, kurį apkrauna dviem kryptimis, gali prireikti labiau subalansuoto armatūros išdėstymo.

UD ir dvikryptis pluošto konstrukcija

Naudojant UD konstrukciją, ištisiniai anglies pluoštai yra sutelkti daugiausia viena kryptimi. Dėl to medžiaga tinka komponentams, kurių inžinerinis projektas turi aiškų pirminės apkrovos kelią, pavyzdžiui, velenams, sijos, strypai ir pailgos konstrukcijos dalys.

Dviejų krypčių konstrukcija suteikia sustiprinimą dviem pagrindinėmis kryptimis. Tai gali būti taikoma plokštėms, dangčiams, korpusams ir kitiems komponentams, kai laminatas turi nešti apkrovas dviem ašimis, o ne viena kryptimi.

Pluošto išdėstymas pats savaime nenulemia gatavos detalės veikimo. Pluošto klasė, pluošto tūrio dalis, dervos sistema, laminato orientacija, sluoksnių skaičius, sutvirtinimas ir kietėjimo sąlygos – visa tai lemia galutinių kompozito savybių.

Ką reiškia 3K?

3K žymėjimas reiškia anglies pluošto kuodelį, kuriame yra maždaug 3000 atskirų gijų. Jis apibūdina pluošto pluošto dydį, o ne konkretų stiprumo laipsnį.

Todėl renkantis medžiagą reikėtų atsižvelgti į 3K kartu su anglies pluošto rūšimi, dervos sistema ir armatūros konstrukcija. 3K kuodelis gali būti naudojamas įvairiose laminato architektūrose, o galutinės kompozicinės savybės priklauso nuo to, kaip armatūra yra orientuota, sutvirtinta ir sukietėja.

Šis skirtumas ypač aktualus lyginant UD ir dvikryptes medžiagas. 3K žymėjimas identifikuoja pluošto kuodelį, o UD arba dvikryptė konstrukcija apibūdina, kaip ta armatūra yra išdėstyta preprege.

Informacija apie medžiagą

Pluošto krypties pasirinkimas

3K UD ir dvikrypčio anglies pluošto paruošto audinio atveju pirmasis praktinis klausimas yra tai, kaip tikimasi, kad gatavas komponentas atlaikys savo apkrovą. Armatūra turi būti išdėstyta taip, kad laminatas būtų medžiaga ten, kur to reikalauja dizainas, o ne pasirinkti UD arba dvikryptę konstrukciją pagal tik audinio išvaizdą.

UD statyba

UD sutvirtinimas dažniausiai naudojamas velenams, strypams, sijoms ir kitoms pailgoms dalims, turinčioms apibrėžtą pirminės apkrovos kryptį. Į laminatą galima įtraukti papildomų ne ašies sluoksnių, kai komponentą taip pat reikia sutvirtinti antrinėmis kryptimis.

Dvikryptė konstrukcija

Dviejų krypčių sutvirtinimas gali būti taikomas plokštėms, dangčiams, korpusams ir kitoms dalims, kuriose apkrovos arba standumo reikalavimai tęsiasi dviem pagrindinėmis kryptimis. Tikrasis balansas tarp dviejų krypčių priklauso nuo medžiagos konstrukcijos ir laminato grafiko.

Laminato dizainas

Prepreg konstrukcija turėtų būti vertinama kaip viso laminato dalis, o ne kaip atskiras lapas. Pluošto orientacija, sluoksnių seka, storis, dervos kiekis ir sutvirtinimo sąlygos turi įtakos apkrovų perdavimui per gatavą kompozitą.

Tipinės programos

Medžiaga gali būti naudojama sudėtiniams komponentams, kai reikalingas kryptingas sutvirtinimas ir kontroliuojamas dervos kiekis. Tinkama konstrukcija priklauso nuo detalės geometrijos, apkrovos būklės, liejimo būdo ir reikalingo laminato storio.

Sporto įranga

Medžiaga gali būti naudojama lengvose sportinėse konstrukcijose, kur standumas, nuovargis ir masė yra svarbūs dizaino aspektai. Galimas pritaikymas apima golfo kotus, dviračių komponentus, rakečių konstrukcijas, irklas ir kitas suformuotas sudėtines dalis.

Automobilių komponentai

Automobiliuose gali būti naudojamos lengvos plokštės, sutvirtinimo komponentai, pasirinktos konstrukcinės dalys ir į efektyvumą orientuoti komponentai. UD konstrukcija gali būti svarstoma, kai detalė turi apibrėžtą pirminės apkrovos kelią, o dvikryptis sutvirtinimas gali būti naudojamas ten, kur reikalinga atrama per dvi ašis.

Pramoninės kompozitinės dalys

Pramonėje gali būti naudojamos plokštės, korpusai, laikikliai, sijos, strypai ir lengvos įrangos komponentai. Pageidautina konstrukcija priklauso nuo to, ar komponentas turi dominuojančią apkrovos kryptį, ar reikia sutvirtinti keliomis kryptimis.

Elektroninė įranga

Atrinktiems įrangos korpusams ir konstrukciniams komponentams anglies pluoštas gali užtikrinti mažą svorį ir struktūrinę atramą. Kadangi anglies pluoštas yra laidus elektrai, elektros izoliacija ir elektromagnetiniai reikalavimai turėtų būti laikomi viso surinkimo projekto dalimi.

Medžiagos pasirinkimas prieš gamybą

Naujame sudėtiniame projekte medžiaga turėtų būti nurodyta atsižvelgiant į komponentą ir gamybos procesą, o ne tik pagal gaminio pavadinimą. Svarbi informacija apima reikiamą pluošto konstrukciją, dervos sistemą, plotį, storį, laminato grafiką ir liejimo būdą.

UD dalių pirminio pluošto kryptis turėtų būti nurodyta kartu su bet kokia reikalinga ne ašies armatūra. Dviejų krypčių dalių atveju reikia patvirtinti reikiamą armatūros balansą ir sluoksnio orientaciją. Ši informacija padeda nustatyti, ar medžiagos specifikacija atitinka numatytą apkrovos kelią.

Dervos reikalavimai taip pat turėtų būti patvirtinti prieš gaminant. Kadangi tai yra iš anksto paruošta medžiaga, dervos sistema ir dervos kiekis turi įtakos tvarkymo, laikymo, formavimo ir kietėjimo sąlygoms. Kai medžiaga integruojama į esamą gamybos procesą, kaip nuoroda gali būti naudojami kliento esami apdorojimo parametrai arba medžiagos specifikacija.

DUK

Kas yra 3K UD anglies pluošto prepregas?

Tai prepregas, naudojant 3K anglies pluošto armatūrą, išdėstytą daugiausia viena kryptimi ir prieš liejimą sujungta su dervos matrica. Jis tinka sudėtinėms dalims, kuriose armatūra turi atitikti apibrėžtą apkrovos kryptį.

Kuo skiriasi UD ir dvikryptis anglies pluoštas?

UD didžiąją dalį ištisinių skaidulų išdėsto viena pagrindine kryptimi. Dviejų krypčių konstrukcija suteikia sustiprinimą dviem pagrindinėmis kryptimis. Pasirinkimas priklauso nuo apkrovos sąlygų, detalės geometrijos ir gatavo komponento laminato konstrukcijos.

Ar medžiagoje jau yra dervos?

Taip. Tai prepreg medžiaga, tai reiškia, kad anglies pluošto armatūra jau buvo sujungta su dervos matrica. Konkreti dervų sistema ir dervos kiekis turi būti patvirtinti pagal pasirinktą specifikaciją.

Ar 3K yra toks pat kaip stiprumo laipsnis?

Nr. 3K aprašomas apytikslis anglies pluošto kuodelių gijų skaičius. Galutinės kompozito savybės taip pat priklauso nuo pluošto rūšies, dervos sistemos, pluošto tūrio dalies, laminato orientacijos ir kietėjimo sąlygų.

Ar medžiaga gali būti pritaikyta?

Taip. Yuruis gamina pagal užsakymą ir gali aptarti individualų dydį, plotį ir kitus projekto reikalavimus pagal numatytą pritaikymą ir gamybos procesą.

Kurios pramonės šakos naudoja šio tipo prepreg?

Taikymas gali apimti sporto įrangą, automobilių komponentus ir pramonines sudėtines dalis. Tam tikrose elektroninės įrangos struktūrose taip pat gali būti naudojami anglies pluošto kompozitai, kai medžiagos ir elektros reikalavimai yra suderinami su programa.

Kokią informaciją turėčiau pateikti kreipiantis dėl citatos?

Reikiamo pločio, storio, pluošto konstrukcijos, dervos poreikio, pritaikymo, liejimo metodo ir numatomo kiekio pateikimas padės nustatyti tinkamą specifikaciją. Struktūrinėms dalims brėžinys arba laminato grafikas taip pat gali būti naudingas norint patvirtinti reikiamą pluošto orientaciją.
