Twill 3K Prepreg anglies pluoštas

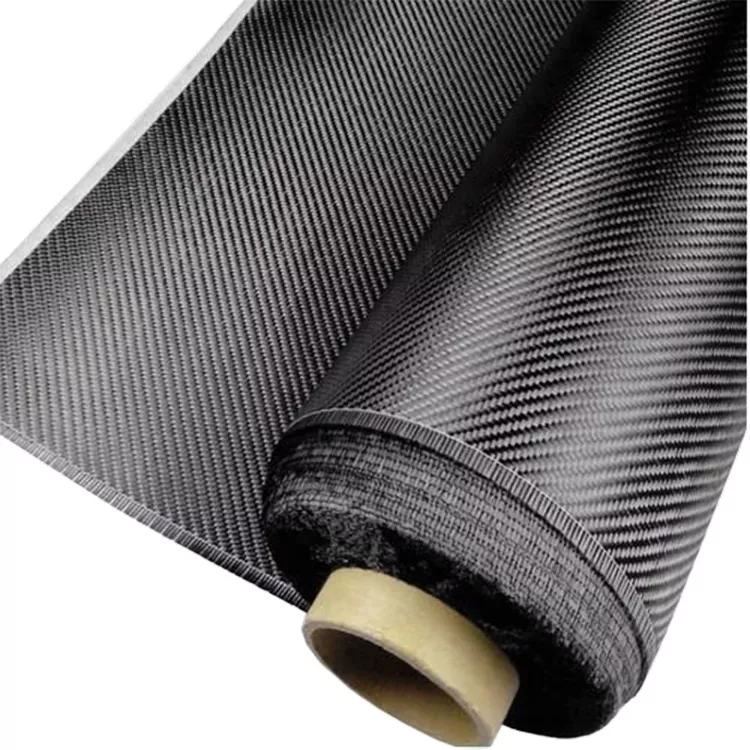

„Twill 3K Prepreg Carbon Fiber“ sujungia 3K anglies pluošto armatūrą, ruoželinį pynimą ir iš anksto impregnuotą dervą vienoje medžiagoje. Ruoželinė konstrukcija sukuria atpažįstamą įstrižą raštą, o prepreg formatas suteikia kontroliuojamą medžiagą kompozitiniam klojimui ir formavimui.

Šioje specifikacijoje „3K“ reiškia anglies pluošto kuodelį, kuriame yra maždaug 3000 atskirų gijų. „Twill“ apibūdina verpalų susipynimo raštą, o „prepreg“ reiškia, kad anglies pluoštas prieš liejimą jau buvo impregnuotas dervos matrica. Šios trys charakteristikos apibūdina skirtingus medžiagos aspektus ir į jas reikėtų atsižvelgti atskirai renkantis kompozicinę armatūrą.

Twill Weave ir Prepreg struktūra

Ruoželinė struktūra turi įtakos armatūros išvaizdai ir valdymui klojimo metu. Palyginti su paprastu pynimu, įstrižinis raštas yra labiau matomas, o audinys gali būti vidutinio dydžio ir formuotų formų paviršių, mažiau ribodamas audinio judėjimą.

Prepreg būklė yra atskiras svarstymas. Skirtingai nuo sauso anglies pluošto audinio, armatūra tiekiama su derva, jau įdėta į medžiagą. Tai suteikia apibrėžtą pradžios tašką formavimo procesui, o galutinės kompozicinės savybės priklauso nuo anglies pluošto rūšies, dervos sistemos, pluošto orientacijos, laminato storio, pluošto tūrio dalies ir kietėjimo sąlygų.

Ruoželinis ir paprastas pynimas

Pasirinkimas tarp ruoželinio ir paprasto pynimo dažniausiai yra susijęs su paviršiaus išvaizda, audinio tvarkymu ir gatavos detalės geometrija. Ruoželis suteikia būdingą įstrižą raštą, o paprastas pynimas turi taisyklingą apatinę struktūrą ir gali užtikrinti stabilesnę audinio konstrukciją įprasto klojimo metu.

Medžiagos parinkimas pagal gamybos procesą

Tai yra vienas pasirinkimas iš platesnio anglies pluošto sutvirtinimo formatų asortimento. Tinkama medžiaga priklauso nuo to, ar gamybos procesui reikalinga iš anksto impregnuota sistema, sausas audinys, vienakryptis armavimas ar kita dervos technologija.

Taikymo sritys

Medžiaga gali būti naudojama sudėtinėms dalims, kuriose anglies pluošto sutvirtinimo, ruoželinio paviršiaus modelio ir prepreg apdorojimo derinys atitinka gamybos reikalavimus. Galutinis laminato dizainas turi būti nustatytas atsižvelgiant į detalės geometriją, apkrovos sąlygas ir formavimo procesą.

Sporto įranga

Dviračių komponentai, rakečių konstrukcijos, irklas, su golfu susiję komponentai ir kiti sporto gaminiai gali naudoti šią medžiagą, kai reikalinga kontroliuojama laminato struktūra ir matomas anglies paviršius.

Automobilių komponentai

Taikymas gali apimti vidaus komponentus, lengvas plokštes, apdailą, sutvirtinimą ir į efektyvumą orientuotus kompozitinius komponentus. Pluošto orientacija, laminato storis ir dervos charakteristikos turi būti parenkamos atsižvelgiant į kiekvieno komponento projektavimo ir gamybos reikalavimus.

Pramoninės kompozitinės dalys

Dangčiai, korpusai, plokštės, laikikliai ir lengvi konstrukciniai komponentai yra potencialūs pritaikymai, kai reikia kartu atsižvelgti į armatūrą, matmenų reikalavimus ir paviršiaus išvaizdą.

Elektroniniai korpusai

Anglies pluoštas gali užtikrinti mažą svorį ir struktūrinę paramą tam tikriems būsto projektams. Kadangi anglies pluoštas yra elektrai laidus, reikia atsižvelgti į elektros izoliacijos reikalavimus, kai medžiaga naudojama aplink jautrius elektroninius komponentus.

Specifikacija

Standartinė gaminio informacija pateikiama žemiau. Dydis ir kiti perdirbimo reikalavimai gali būti patvirtinti pagal numatytą panaudojimą ir gamybos būdą.

Prepreg pasirinkimas ir apdorojimas

„Twill 3K Prepreg Carbon Fiber“ dervos sistema yra svarbi medžiagos specifikacijos dalis, nes ji turi įtakos laikymui, tvarkymui, kietėjimui ir galutinei kompozicinei struktūrai. Dabartinėje specifikacijoje derva nurodoma kaip dervos matrica, kurią reikia patvirtinti, todėl reikiamą dervų sistemą reikia sukurti prieš gaminant.

Gamybos užsakymui naudinga techninė informacija gali apimti dervos tipą, dervos kiekį, kietėjimo temperatūrą, kietėjimo laiką, laikymo temperatūrą, leistiną terminą, liejimo slėgį ir numatomą liejimo būdą. Šie parametrai turi būti suderinami su kliento įranga ir gatavo komponento geometrija.

Plotis ir storis taip pat turėtų būti patvirtinti prieš gaminant. Formos komponentų formos geometrija ir laminato išdėstymas gali turėti įtakos medžiagos pasirinkimui ir pjovimo reikalavimams. Kai medžiaga įvedama į pakartotinę gamybą, mėginio įvertinimas gali padėti patvirtinti tvarkymo, formavimo ir kietėjimo sąlygas prieš suplanuojant didesnius kiekius.

Ką reikia patvirtinti prieš užsakant

Prieš užsakydami klientai gali pateikti reikiamą plotį, storį, kiekį, komponentų matmenis, formavimo būdą ir numatomas kietėjimo sąlygas. Jei reikalinga speciali dervų sistema, taip pat turėtų būti nurodyta dervos rūšis ir atitinkami apdorojimo parametrai.

Matomoms anglies sudedamosioms dalims reikia aptarti reikiamą ruoželinės spalvos orientaciją ir paviršiaus išvaizdą kartu su formos projektavimu ir apdailos procesu. Inžinerinių komponentų atveju pluošto orientacija, laminato storis ir dervos savybės gali turėti didesnę įtaką galutinei daliai nei vien pynimo išvaizda.

Pagal individualius reikalavimus, medžiagos įvertinimui gali būti pateikti brėžiniai, laminato specifikacijos arba esami pavyzdžiai. Ši informacija padeda nustatyti tinkamą medžiagos dydį ir apdorojimo reikalavimus prieš gaminant pagal užsakymą.

DUK

Ką medžiagoje reiškia 3K?

3K reiškia apytikslį atskirų gijų skaičių anglies pluošto kuodelyje, kuris yra apie 3000 gijų. Jis apibūdina pakulos dydį ir pats savaime neapibrėžia gatavo kompozito stiprumo ar mechaninių savybių.

Kodėl verta rinktis ruoželinį, o ne paprastą pynimą?

Ruoželis suteikia atpažįstamą įstrižą raštą ir gali pasiūlyti naudingų apmušalų savybių forminiams paviršiams. Pasirinkimas turėtų būti pagrįstas reikiama paviršiaus išvaizda, audinio valdymu, formos geometrija ir laminato dizainu.

Ar jis tiekiamas kaip sausas anglies pluošto audinys?

Ne. Ši medžiaga tiekiama kaip prepreg, tai reiškia, kad anglies pluošto armatūra jau buvo impregnuota derva. Sausas anglies pluošto audinys tiekiamas be iš anksto užteptos dervos, todėl vėlesnio sudėtinio gamybos proceso metu reikia įterpti dervos.

Ar jis gali būti naudojamas matomoms anglies pluošto dalims?

Taip. Ruoželinė konstrukcija sukuria matomą įstrižą raštą, kuris gali būti gatavo paviršiaus dizaino dalis. Galutinė išvaizda taip pat priklauso nuo pluošto išlyginimo, dervos sistemos, pelėsių paviršiaus, sutvirtinimo ir apdailos sąlygų.

Kokia dervos informacija turėtų būti patvirtinta prieš užsakant?

Prieš gaminant reikia patvirtinti dervos tipą, dervos kiekį, kietėjimo temperatūrą, kietėjimo laiką ir laikymo reikalavimus. Tinkami parametrai priklauso nuo pasirinktos dervos sistemos ir kliento liejimo įrangos.

Ar galima pritaikyti plotį ir storį?

Taip. Plotis ir storis gali būti nurodyti pagal kliento reikalavimus. Numatytas pritaikymas, komponentų matmenys ir formavimo procesas padeda nustatyti reikiamą medžiagos formatą.

Kokia informacija reikalinga citatai?

Pateikite reikiamą dydį, storį, kiekį, pritaikymą, liejimo metodą ir dervos reikalavimus, jei jau apibrėžti. Taip pat gali būti pateikti brėžiniai, laminato specifikacijos arba pavyzdžiai, kai medžiaga turi atitikti esamą sudėtinį komponentą.
