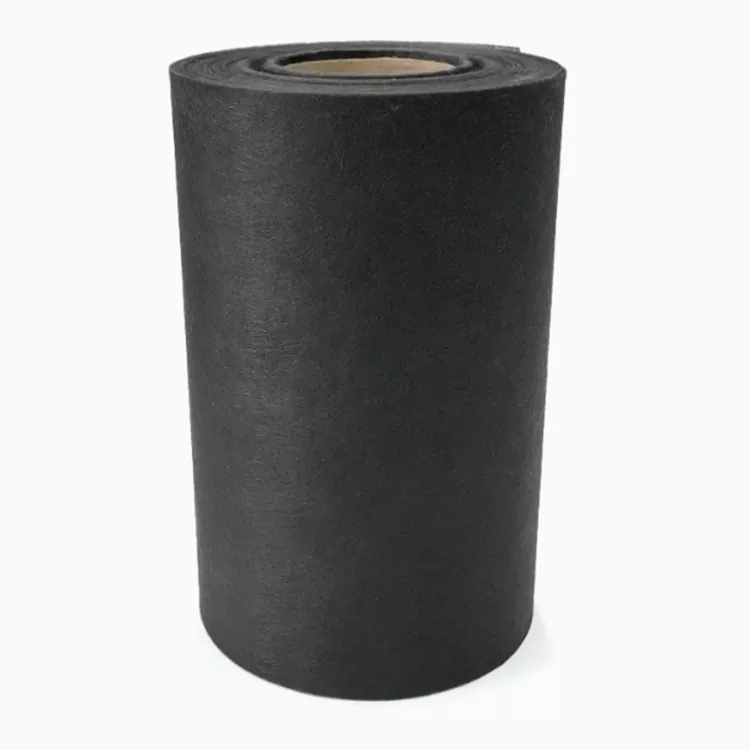

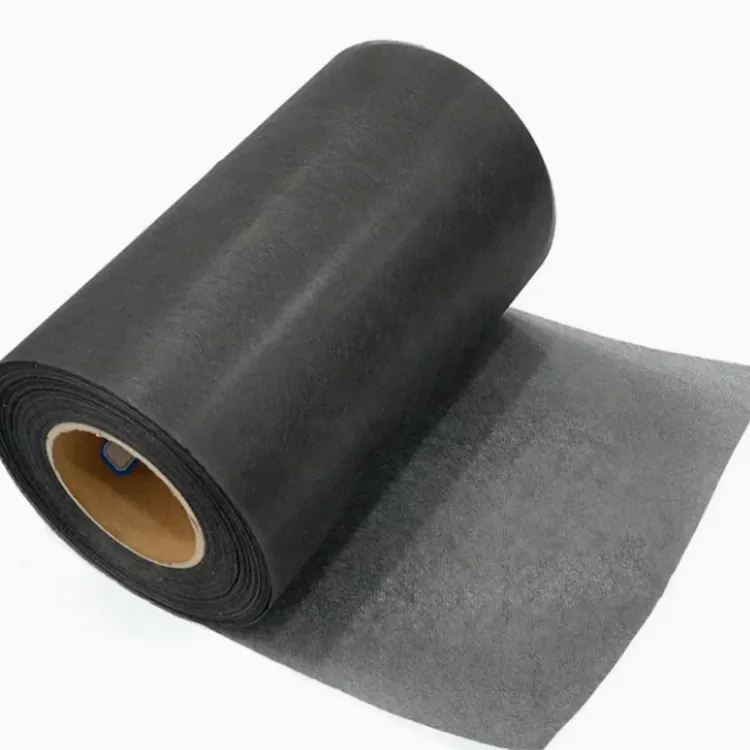

50 g elektrai laidus anglies pluošto veltinis

50 g elektrai laidžio anglies pluošto veltinio elektros laidumas nėra tik dar vienas parametras specifikacijų lape. Tai gali nustatyti, kodėl gamintojas pirmiausia pasirenka anglies pluoštą.

Anglies pluoštas, be lengvų ir mechaninių savybių, natūraliai užtikrina elektros laidumą. Kai pluoštai paskirstomi per neaustinį sluoksnį, medžiaga gali būti įtraukta į sudėtinį arba funkcinį komponentą, kur reikalingas laidus anglies pluošto sluoksnis.

Tikras gatavo gaminio elektrinis veikimas priklauso nuo tokių veiksnių kaip pluošto pasiskirstymas, pluošto kiekis, sluoksnio storis, kontaktas tarp laidžių sričių, dervos kiekis, laminato konstrukcija ir komponento elektrinio prijungimo būdas. Dėl šios priežasties rekomenduojame įvertinti gatavą komponentą, o ne pasirinkti medžiagą tik pagal jos vardinį svorį.

Laidžios anglies pluošto veltinio aplikacijos

Kai aptariame anglies pluošto paviršiaus medžiagas su gamintojais, programa paprastai mums pasako daugiau nei produkto pavadinimas.

Kuro elemento komponentui keliami kitokie reikalavimai nei elektroniniam korpusui. Elektrinio šildymo elemento konstrukcijos tikslas skiriasi nuo EMI ekranuojančio gaubto.

Todėl ta pati 50 g anglies pluošto medžiaga gali būti naudojama skirtingai, atsižvelgiant į galutinį produktą.

Kuro elementų komponentai

Dėl anglies pluošto laidumo jis svarbus pasirinktoms kuro elementams ir susijusioms energijos reikmėms.

Medžiaga gali būti laidžios kompozicinės konstrukcijos dalis, kurioje atsižvelgiama į elektrines charakteristikas ir lengvą konstrukciją.

Tačiau kuro elementų atveju renkantis galutinę medžiagą taip pat reikia atsižvelgti į darbo temperatūrą, cheminę aplinką, dujų ar skysčių poveikį, slėgį ir komponento elektros reikalavimus.

Elektroniniai korpusai

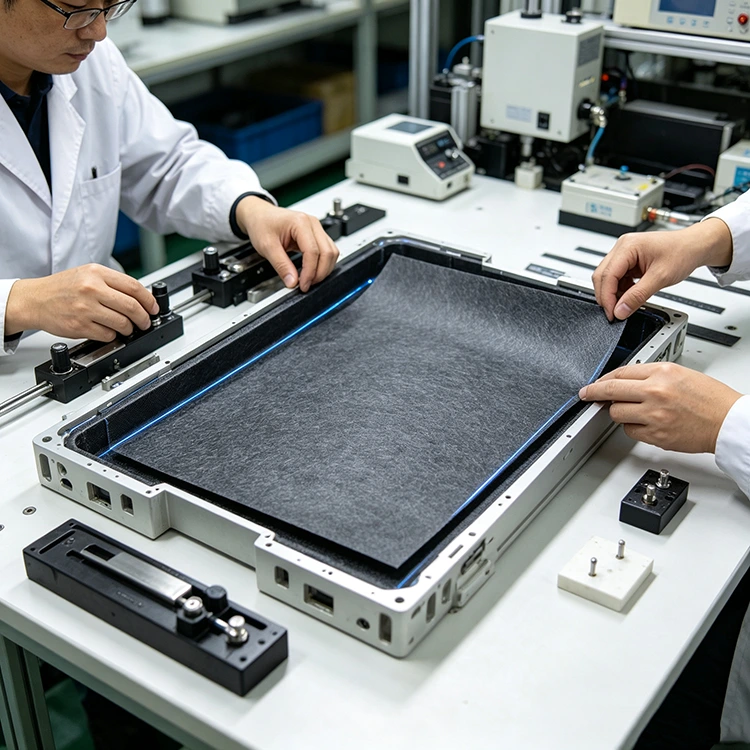

Elektroninei įrangai anglies pluošto medžiagos gali būti naudojamos ten, kur reikalingas laidus paviršius, kaip elektromagnetinio arba RF ekranavimo konstrukcijos dalis.

Anglies pluošto sluoksnis gali būti įtrauktas į suformuotą korpusą arba sudėtinį korpusą.

Ekranavimo efektyvumą lemia ne vien anglies pluošto medžiaga. Korpuso geometrija, elektros tęstinumas, įžeminimas ir jungčių bei angų konstrukcija gali turėti didelės įtakos gatavam gaminiui.

Elektrinio šildymo gaminiai

Laidus anglies pluoštas taip pat gali būti naudojamas su šildymu susijusiems kompozitiniams gaminiams.

Kai elektros srovė praeina per tinkamai suprojektuotą anglies pluošto struktūrą, gali susidaryti šiluma. Faktinis šildymo elgesys priklauso nuo varžos, pluošto išdėstymo, matmenų, įtampos, srovės ir šiluminės konstrukcijos.

Dėl šios priežasties šildymo taikymas turėtų būti vertinamas pagal jo elektrines specifikacijas, o ne darant prielaidą, kad tam tikra 50 g medžiaga užtikrins fiksuotą šildymo galią.

Automobilių ir pramonės elektronika

Automobilių elektroniniams komponentams vis dažniau reikia lengvų medžiagų kartu su elektrinėmis ir elektromagnetinėmis funkcijomis.

Anglies pluošto paviršiaus medžiagos gali būti įtrauktos į pasirinktus dangčius, korpusus ir sudėtinius komponentus, kai šios savybės yra naudingos.

Neaustinis veltinis prieš austą anglies pluoštą

50 g elektrai laidus anglies pluošto veltinis nėra tiesioginis anglies pluošto audinio pakaitalas. Abi medžiagos turi skirtingą pluošto struktūrą ir yra parinktos įvairiems kompozito vaidmenims.

Austas anglies pluoštas naudoja ištisinius siūlus, išdėstytus nustatytomis kryptimis. Ši konstrukcija dažniausiai naudojama, kai laminato konstrukcijai svarbi pluošto orientacija ir krypties sutvirtinimas.

Veltinyje yra susmulkintų anglies pluoštų, paskirstytų visame kilimėlyje, o ne ištisinių siūlų pagal fiksuotą modelį. Jo neaustinė struktūra tinka tais atvejais, kai paviršiaus padengimas, elektros tęstinumas, dervos įsisavinimas arba atitiktis suformuotai formai yra svarbesni už kryptinį sutvirtinimą.

Struktūros skirtumai turi įtakos medžiagų tvarkymui, klojimui ir gatavo laminato konstrukcijai, todėl pasirinkimas turėtų būti pagrįstas anglies pluošto sluoksnio funkcija.

Ką reiškia 50g

50 g žymėjimas nurodo nominalų medžiagos svorį ploto vienetui. Jis aprašo, kiek pluošto medžiagos yra tam tikrame paviršiaus plote, tačiau pats savaime neapibrėžia elektros laidumo, atsparumo ar mechaninio stiprumo.

Du anglies pluošto veltiniai, turintys tą patį vardinį plotą, gali turėti skirtingas savybes, kai skiriasi jų pluošto tipas, pluošto pasiskirstymas, storis, dervos kiekis ar apdorojimo sąlygos.

Todėl gamyboje reikia atsižvelgti į ploto svorį kartu su storiu, matmenimis, anglies pluošto tipu, dervos sistema, apdorojimo būdu ir gatavo komponento elektros reikalavimais.

Apdorojimas ir sudėtinė gamyba

Medžiaga gaminama iš susmulkinto anglies pluošto pluošto dispersijos ir šlapio formavimo procesais. Gautas neaustinis sluoksnis gali būti supjaustytas ir įterpiamas į dervos pagrindu pagamintas kompozicines struktūras.

Apdorojimo būdas turi įtakos pluošto sluoksnio drėkinimui, sutvirtėjimui ir integravimui į laminatą. Klojant rankomis, dervos naudojimas ir pluošto išdėstymas yra pagrindiniai aspektai. Apdorojant vakuumu, didesnis dėmesys skiriamas dervos tekėjimui ir sutankinimui, o naudojant išankstinį apdorojimą reikalingas tinkamas dervos kiekis ir kietėjimo sąlygos.

Todėl apdorojimo parametrai gali skirtis priklausomai nuo gamybos metodų, net jei medžiaga turi tą pačią vardinę 50 g specifikaciją. Taikant taikant apibrėžtus elektros reikalavimus, apdorotas kompozitas turėtų būti įvertintas, o ne pasikliauti vien medžiagos specifikacija.

Veiksniai, turintys įtakos elektros našumui

Laidus anglies pluošto sluoksnis yra tik viena elektros sistemos dalis. Gatavo komponento veikimas taip pat priklauso nuo jo konstrukcijos ir apdorojimo.

Apibrėžtos ekranavimo vertės arba elektrinės varžos negalima nustatyti vien iš anglies pluošto medžiagos. Skaidulų pasiskirstymas, sluoksnio storis, dervos kiekis ir elektrinio kontakto sąlygos turi įtakos.

Pagrindiniai veiksniai:

· Skaidulų paskirstymas

· Anglies pluošto kiekis

· Dervos kiekis

· Sluoksnio storis

· Elektrinių kontaktų sritis

· Įžeminimo dizainas

· Komponento geometrija

· Angos ir jungtys

· Apdorojimo ir kietėjimo sąlygos

Tais atvejais, kai nustatytas atsparumas arba ekranavimas, reikiama vertė turėtų būti įtraukta į medžiagos specifikaciją. Tai leidžia įvertinti anglies pluošto sluoksnį, atsižvelgiant į faktinį komponento dizainą ir elektros sistemą.

Gaminio specifikacija

Specifinis tiekimas

„Yuruis“ tiekia pluoštines kompozicines medžiagas nuo 2017 m., įskaitant anglies pluošto medžiagas, E-stiklo pusverpius, stiklo pluošto kilimėlius ir FRP gaminius. Gamyba palaikoma įvairių kompozitinių medžiagų formatų formavimo, pjovimo ir tikrinimo įranga.

Laidaus anglies pluošto veltinio taikymas yra medžiagos specifikacijos dalis. Medžiagai, skirtai elektroniniam korpusui, gali būti reikalingos kitokios charakteristikos nei tos, kurios naudojamos kaitinimo elemente, kuro elementų komponente arba automobilių kompozitinėje dalyje.

Dėl šios priežasties gaminio specifikacija gali būti apibrėžta pagal gatavą komponentą, apdorojimo būdą ir reikalingas elektrines savybes. Plotis, storis, ilgis ir kiti matmenys taip pat gali būti pritaikyti pagal gamybos reikalavimus.

Nurodytas gamybos pajėgumas yra 2 mln. m² per metus.

Informacija dėl RFQ

Toliau pateikta informacija suteikia praktinį medžiagų pasirinkimo ir kainodaros pagrindą.

Taikymas

Nurodykite numatomą naudojimą, pvz., elektroninį korpusą, šildymo elementą, kuro elementų komponentą, automobilio dalį arba EMI ekranavimo konstrukciją.

Elektros reikalavimas

Jei įmanoma, nurodykite tikslinę varžą, laidumą, ekranavimo našumą arba kitas elektrines specifikacijas.

Medžiagos matmenys

Įtraukite reikiamą plotį, storį, ilgį ir visus gatavus matmenis arba pjovimo reikalavimus.

Sudėtinis procesas

Nurodykite numatomą procesą, pvz., klojimą rankomis, apdorojimą vakuuminiu būdu, išankstinį paruošimą ar kitą formavimo būdą.

Dervos sistema

Nurodykite dervos sistemą, pvz., epoksidinę, poliesterio arba vinilo esterio, jei veltinys bus įtrauktas į kompozitą.

Kiekis ir pristatymas

Pateikite numatomą kiekį, skirtą mėginių ėmimui, bandomajai gamybai ar reguliariam tiekimui, kartu nurodykite pristatymo šalį arba uostą.

Taip pat gali būti pateiktas brėžinys, esamos medžiagos specifikacijos arba pavyzdys, kai medžiaga skirta apibrėžtam komponentui.

DUK

Ar 50 g elektrai laidžio anglies pluošto veltinio yra laidus elektrai?

Pats anglies pluoštas yra laidus elektrai, o ši neaustinė anglies pluošto medžiaga gali būti įtraukta į laidžias kompozicines struktūras. Faktinė gatavo gaminio elektrinė varža arba laidumas priklauso nuo pluošto pasiskirstymo, dervos kiekio, storio, jungčių ir bendros komponentų konstrukcijos.

Kuo skiriasi 50 g anglies pluošto veltinio ir austo anglies pluošto audinio?

50 g medžiagoje naudojamas susmulkintas anglies pluoštas neaustinėje struktūroje, o austiniame anglies pluošto audinyje naudojami pluoštai, išdėstyti nustatytomis kryptimis. Neaustinė forma labiau tinka paviršiui padengti ir formuoti formas, o audinys dažniausiai naudojamas, kai reikalingas kryptingas konstrukcinis sutvirtinimas.

Ar jis gali būti naudojamas EMI arba RF ekranavimui?

Jis gali būti įtrauktas į kompozicines konstrukcijas, skirtas elektromagnetiniam arba RF ekranavimui, nes anglies pluoštas užtikrina elektros laidumą. Tačiau ekranavimo efektyvumas turi būti įvertintas ant gatavo gaubto arba komponento, o ne tik pagal medžiagos pavadinimą.

Ar ši medžiaga gali būti naudojama elektrinio šildymo gaminiams?

Anglies pluoštas gali būti naudojamas elektriniam šildymui, nes jo elektrinė varža leidžia generuoti šilumą, kai srovė teka per tinkamai suprojektuotą konstrukciją. Reikalingos medžiagos specifikacijos priklauso nuo įtampos, varžos, matmenų, temperatūros ir šildymo konstrukcijos.

Ar 50 g svorį galima pritaikyti?

Nurodytas produktas yra 50 g specifikacijos, o matmenis ir storį galima pritaikyti. Jei konkrečiam naudojimui reikalingas kitoks plotas, tai prieš gaminant reikia patvirtinti su Yuruis.

Ar galima naudoti su epoksidine arba poliesterio derva?

Medžiaga skirta kompozicinėms reikmėms ir gali būti įtraukta į dervos pagrindu pagamintas struktūras. Tinkama derva turi būti parinkta atsižvelgiant į galutinį panaudojimą, kietėjimo procesą ir cheminius ar terminius reikalavimus.

Ar „Yuruis“ gali pateikti pavyzdžius programos testavimui?

Pavyzdžių reikalavimus galima aptarti pagal numatytą pritaikymą ir specifikaciją. Naudojant elektros įrenginius, kartu su pavyzdžio užklausa naudinga pateikti tikslinį elektrinį našumą ir apdorojimo metodą.

Kokios informacijos reikia norint pateikti pasiūlymą dėl gamybos?

Pateikite paraišką, reikalingą plotį ir storį, numatomą kiekį, dervos sistemą, liejimo procesą ir pristatymo vietą. Jei laidumas, atsparumas ar ekranavimo charakteristikos yra labai svarbūs, įtraukite ir tikslinę vertę.
