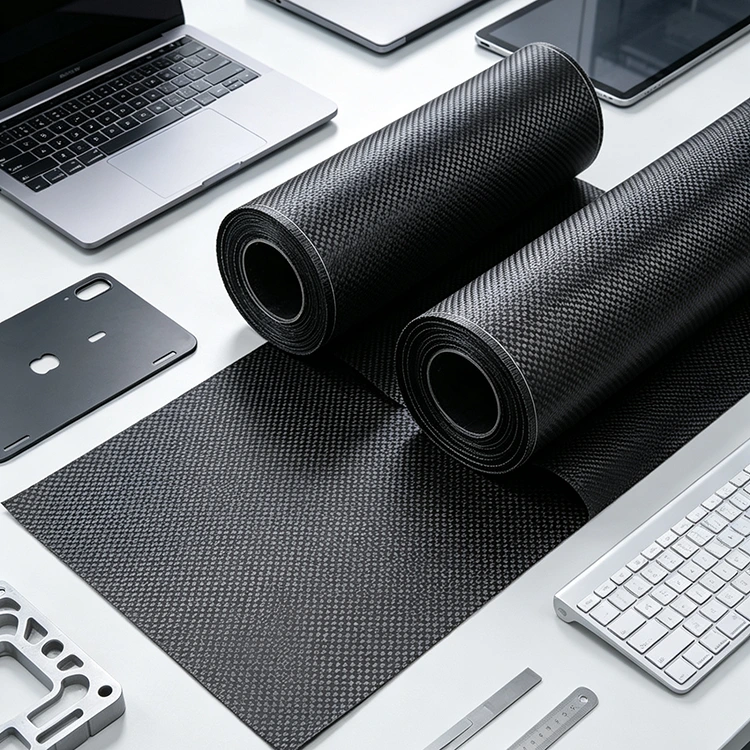

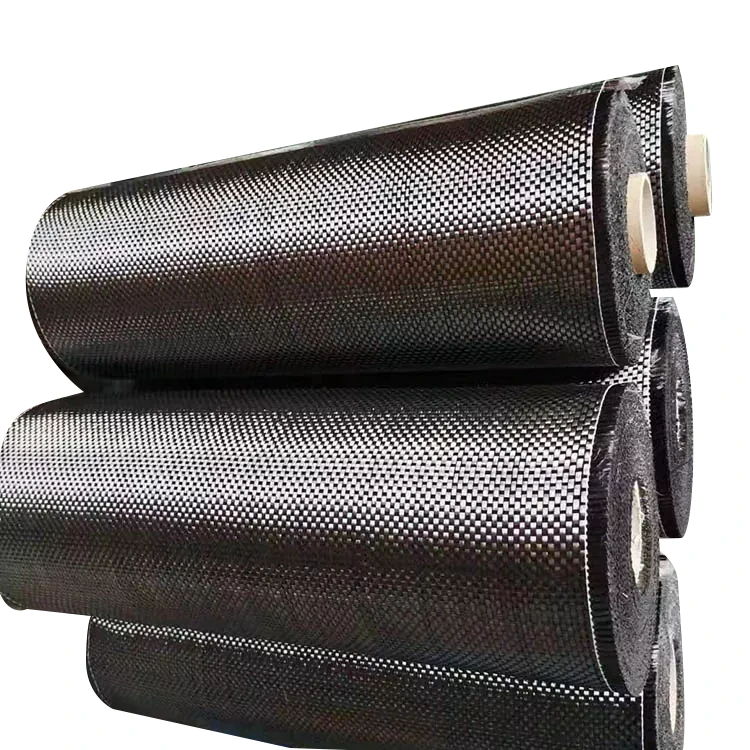

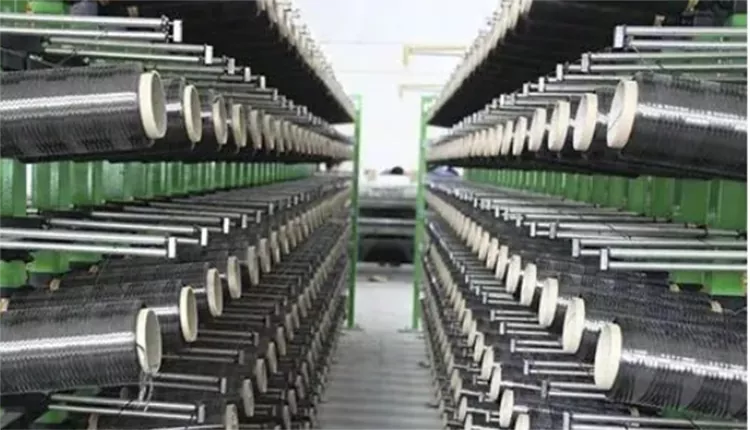

Paprasto pynimo anglies pluošto audinys

„Plain Weave“ anglies pluošto audinyje naudojamas paprastas metmenų ir ataudų siūlų persipynimas, kad būtų sukurta įprasta austinė struktūra. Pasikartojantys kirtimo taškai suteikia audiniui stabilų paviršių, kurį gana lengva atpažinti, iškirpti ir išdėstyti sudėtinio klojimo metu. Metmenų ir ataudų kryptys taip pat yra vizualiai aiškios, o tai padeda gamybos komandoms išlaikyti numatytą orientaciją ruošiant kelis sluoksnius.

Kompozito gamyboje ši įprasta struktūra yra naudinga, kai medžiagą reikia nuosekliai tvarkyti iš vienos dalies į kitą. Audinio svorį, anglies pluošto rūšį, verpalų skaičių, plotį ir dervos suderinamumą vis tiek reikia nurodyti atskirai, nes vien pynimo raštas neapibrėžia gatavo laminato mechaninių savybių.

Kaip paprastas pynimas veikia audinių tvarkymą

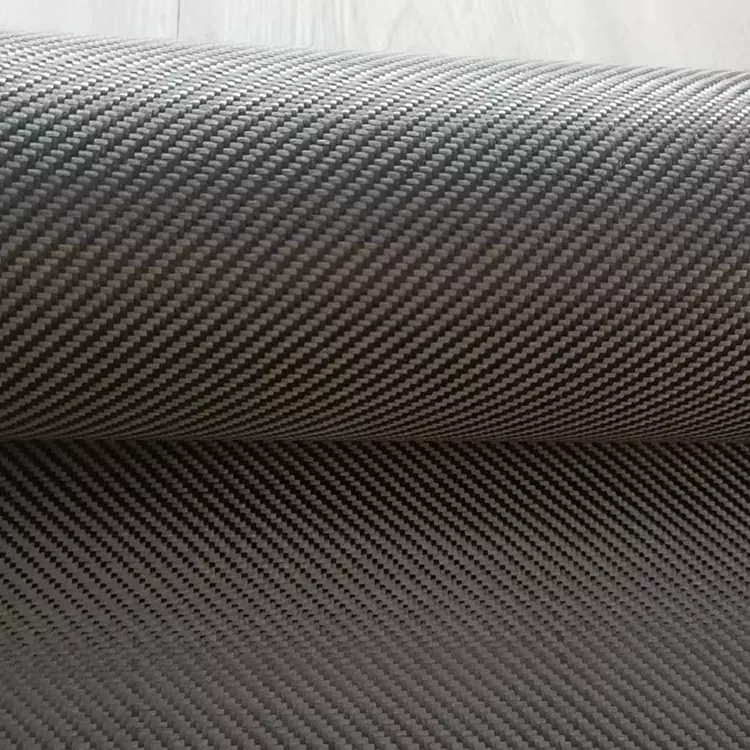

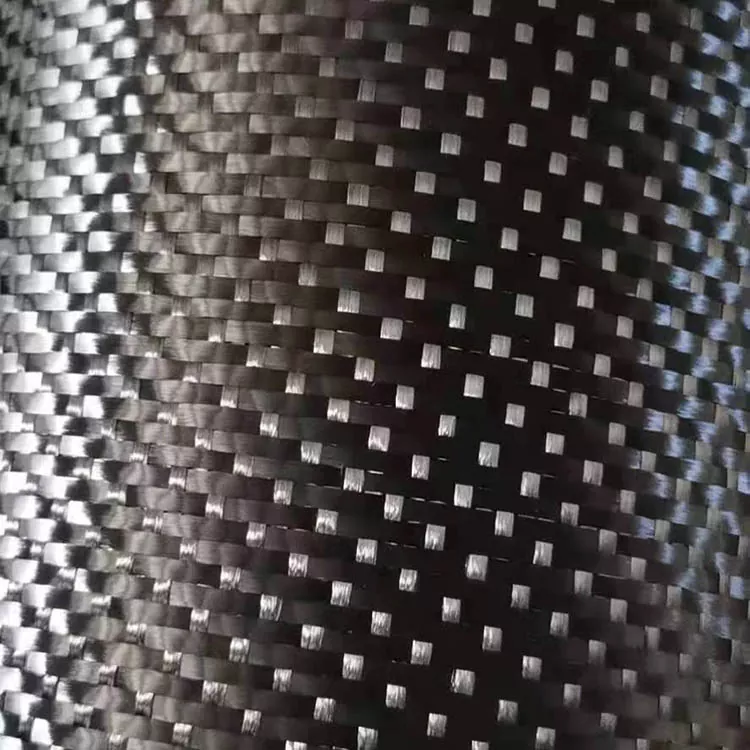

Paprasto pynimo metu kiekvienas metmenų siūlas eina per vieną po kito einančius ataudų siūlus. Tai sukuria gana stabilią audinio struktūrą, kurios išvaizda yra panaši į tinklelį.

Pjovimo ir klojimo metu aiškios metmenų ir ataudų kryptys leidžia lengviau patikrinti, ar sluoksnis buvo uždėtas pagal laminato brėžinį. Tai ypač naudinga, kai iš to paties ritinio išpjaunami keli sluoksniai ir kiekvienas sluoksnis turi išlaikyti vienodą orientaciją.

Ta pati konstrukcija turi ir apribojimų. Kadangi siūlai dažnai susipina, audinys nesielgia kaip laisvas ar labai nusausinamas sutvirtinimas. Ant siaurų spindulių, gilių kontūrų ar sudėtingų trimačių formų tikroji medžiaga turi būti įvertinta pagal komponento geometriją prieš gaminant.

Dėl šios priežasties renkantis audinį reikėtų atsižvelgti ir į armatūros poreikį, ir į tai, kaip medžiaga bus pjaustoma, išdėstoma ir formuojama gamybos metu.

Audimo struktūra ir laminato dizainas

Austas anglies pluošto audinys sutvirtina tiek metmenų, tiek ataudų kryptimis. Tai skiriasi nuo vienkrypčio armavimo, kai dauguma ištisinių pluoštų yra sutelkti viena pagrindine kryptimi.

Todėl laminuotam kompozitui audinys gali užtikrinti subalansuotą sutvirtinimo išdėstymą atskirame sluoksnyje. Tačiau galutinę komponento pluošto orientaciją vis tiek lemia visas laminato grafikas, įskaitant sluoksnio kryptį, sluoksnių skaičių, audinio svorį ir dalies geometriją.

Audimas neturėtų būti traktuojamas kaip tiesioginis stiprumo požymis. Du vienodo pynimo audiniai gali turėti skirtingas sudėtines savybes, kai skiriasi jų anglies pluošto rūšys, plotas, dervos sistemos arba pluošto tūrio dalys.

Įvairių geometrijų audinių pasirinkimas

Austinės armatūros tinkamumas iš dalies priklauso nuo gatavo komponento formos. Plokščias plokštes ir komponentus su švelniais išlenkimais paprastai lengviau uždengti, nes audiniui nereikia prisitaikyti prie didelių paviršiaus krypties pokyčių.

Sudėtingesnės formos reikalauja didesnio dėmesio uždengimui. Kai audinys suspaudžiamas siauru spinduliu, metmenys ir ataudai gali pasislinkti vienas kito atžvilgiu, sukurdami vietinius iškraipymus arba raukšles. Šie efektai gali turėti įtakos tiek paviršiaus išvaizdai, tiek laminato konsistencijai.

Naujo komponento atveju nedidelis formavimo bandymas gali padėti nustatyti, ar pasirinktas audinio svoris ir konstrukcija gali atitikti pelėsį be pernelyg didelių iškraipymų. Pjovimo raštas, sluoksnio orientacija ir klojimo seka turėtų būti vertinami kartu, o ne audinį vertinti atskirai nuo gamybos proceso.

Plokščios ir švelniai išlenktos dalys

Įprastą austą konstrukciją dažnai lengviau montuoti ant plokščių plokščių, dangčių, plokščių ir vidutinio kreivumo komponentų. Dėl matomo tinklelio modelio taip pat gana paprasta patikrinti gretimų sluoksnių orientaciją klojimo metu.

Sudėtingos suformuotos formos

Gilesniems kontūrams ar siauresniems spinduliams svarbesnis tampa apmušalų ir šlyties elgesys. Audinys turi būti išbandytas ant tikrosios arba tipinės formos, ypač kai baigtas paviršius išliks matomas.

Ką Yuruis gali tiekti

Audinio specifikacija gali būti apibrėžta atsižvelgiant į sudėtinio gamybos proceso reikalavimus. Įprasti elementai, kuriuos reikia patvirtinti, yra šie:

· Paprasto pynimo konstrukcija

· Anglies pluošto klasė

· Plotinis svoris / GSM

· Audinio plotis

· Ritinio ilgis

· storis

· Paviršiaus reikalavimai

· Suderinamumas su derva

· Numatytas liejimo procesas

Kai medžiaga pakeičiama arba priderinama prie esamos gamybos specifikacijos, pateikiant esamą audinio duomenų lapą, pavyzdį arba žinomą GSM, galima tiksliau apibrėžti reikiamą konstrukciją.

Tipinė paprasto pynimo specifikacija

Nuo pjovimo iki laminavimo

Prieš įvedant dervą, audinys paprastai praeina kelis paruošimo etapus. Pažymimi ir supjaustomi reikiami matmenys, po to kiekvienas sluoksnis išdėstomas pagal laminato konstrukciją.

Daugiasluoksnių komponentų atveju gamybos komandai gali tekti pakeisti nuoseklių sluoksnių orientaciją, kad būtų pasiektas reikiamas sutvirtinimo išdėstymas. Kadangi paprastame audinyje metmenų ir ataudų kryptis lengva atskirti, orientaciją galima patikrinti klojimo metu, nepasikliaujant tik pjovimo žymėmis.

Tvarkant reikia vengti nereikalingo tempimo. Per didelis įtempimas arba pasikartojantis judėjimas gali pakeisti vietinį siūlų išdėstymą, kuris gali būti matomas po liejimo. Reikalingas apdorojimas taip pat priklauso nuo audinio svorio, pynimo sandarumo ir komponentų geometrijos.

Taikymas kompozitų gamyboje

Paprasto pynimo anglies pluošto audinys gali būti naudojamas formuojamuose kompozitiniuose komponentuose, kur įprastas austas armatūra yra suderinama su detalės projektavimu ir gamybos procesu.

Automobiliuose jis gali būti naudojamas vidaus apdailai, plokštėms, dangčiams ir pasirinktoms konstrukcinėms arba pusiau konstrukcinėms kompozicinėms dalims. Reikalinga audinio konstrukcija priklauso nuo komponentų geometrijos ir laminato specifikacijos.

Dviračiams ir sporto įrangai austa anglies pluošto armatūra gali būti įkomponuota į suformuotas laminatas, kur reikiamą pluošto orientaciją ir storį nustato komponento konstrukcija.

Elektronikoje ir pramoninėje įrangoje anglies pluošto audinys gali būti naudojamas korpusuose, plokštėse ir kitose kompozicinėse konstrukcijose. Kadangi anglies pluoštas yra elektrai laidus, reikėtų atsižvelgti į elektros izoliacijos, įžeminimo ir elektromagnetinius reikalavimus, kai medžiaga naudojama šalia elektroninių mazgų.

Todėl tinkama audinio specifikacija turėtų būti nustatoma pagal gatavą komponentą, o ne tik pagal pynimo modelį.

Paviršiaus išvaizda ir apdorojimas

Kai austas anglies pluoštas lieka matomas po formavimo, galutinė išvaizda priklauso ne tik nuo sauso audinio rašto. Dervos pasiskirstymas, pluošto išlyginimas, sutvirtinimas, pelėsių paviršiaus būklė ir apdailos apdorojimas gali turėti įtakos sukietėjusios dalies išvaizdai.

Matomiems paviršiams audinys turi būti dedamas nuosekliai ir apsaugotas nuo nereikalingo pasislinkimo klojimo metu. Gretimus gabalus taip pat gali tekti išlyginti taip, kad austas raštas pastebimai nepasikeistų iš vienos komponento dalies į kitą.

Jei komponentas padengtas skaidria danga arba kitaip apdorojamas paviršius, dangos sistema turi būti suderinama su sukietėjusiu kompozitu ir numatoma eksploatavimo aplinka. Vienoda sauso audinio išvaizda savaime negarantuoja identiškos išvaizdos po formavimo.

DUK

Kas yra paprasto pynimo anglies pluošto audinys?

Tai austas anglies pluošto sutvirtinimas, kuriame metmenų ir ataudų siūlai kartojasi vienas per kitą ir po juo. Taip sukuriama taisyklinga audinio struktūra su aiškiai identifikuojamomis pluošto kryptimis.

Kaip atrodo paprasto pynimo anglies pluoštas?

Metmenys ir ataudai sudaro pasikartojantį apatinį raštą, kuris sukuria įprastą tinklelį. Jis vizualiai skiriasi nuo ruoželinio audinio, kuriam būdingas įstrižas raštas.

Ar paprastas pynimas tinka matomoms anglies pluošto dalims?

Taip. Įprastas pynimas gali būti matomo sudėtinio komponento paviršiaus dalis. Galutinė išvaizda taip pat priklauso nuo dervos pasiskirstymo, sutvirtinimo, formos būklės ir paviršiaus apdailos.

Ar paprastas pynimas gali būti naudojamas lenktoms formoms?

Taip, bet tinkamumas priklauso nuo formos kreivumo, spindulio ir trimatės geometrijos. Sudėtingoms formoms formavimo bandymas gali padėti nustatyti galimą susiraukšlėjimą, siūlų iškraipymą ar sunkumus klojimo metu.

Ar paprastas pynimas lemia kompozito stiprumą?

Ne. Gatavų kompozitų savybės priklauso nuo anglies pluošto rūšies, audinio svorio, dervos sistemos, pluošto tūrio dalies, sluoksnio orientacijos, laminato storio ir kietėjimo arba formavimo sąlygų. Audimas yra tik viena medžiagos specifikacijos dalis.

Ar galima pritaikyti audinio svorį ir plotį?

Taip. Svoris, plotis, ritinio ilgis ir kitos specifikacijos gali būti apibrėžtos pagal gamybos reikalavimus. Prašant citatos taip pat reikia nurodyti reikiamą anglies pluošto klasę ir numatomą liejimo procesą.

Kokia informacija turėtų būti pateikta teikiant citatą?

Naudinga informacija apima reikalingą GSM, anglies pluošto klasę, pynimo konstrukciją, plotį, ritinio ilgį, kiekį, pritaikymą ir formavimo procesą. Esama audinio specifikacija arba pavyzdys taip pat gali padėti, kai medžiaga turi atitikti nustatytą gamybos procesą.

Ar mėginys gali būti įvertintas prieš masinę gamybą?

Mėginių įvertinimas gali būti organizuojamas, kai reikia patikrinti audinio apdangalą, dervos suderinamumą, paviršiaus išvaizdą ar apdorojimo elgseną naudojant specifinį sudėtinį gamybos procesą.

Ar paprastas pynimas stipresnis nei ruoželinis pynimas?

Nė vienas pynimas neturėtų būti laikomas stipresniu, remiantis vien pynimo modeliu. Pagaminto laminato mechanines savybes įtakoja pluošto tipas, audinio svoris, dervos sistema, pluošto orientacija, laminato konstrukcija ir apdorojimo sąlygos.
