„Twill Weave“ anglies pluošto audinys

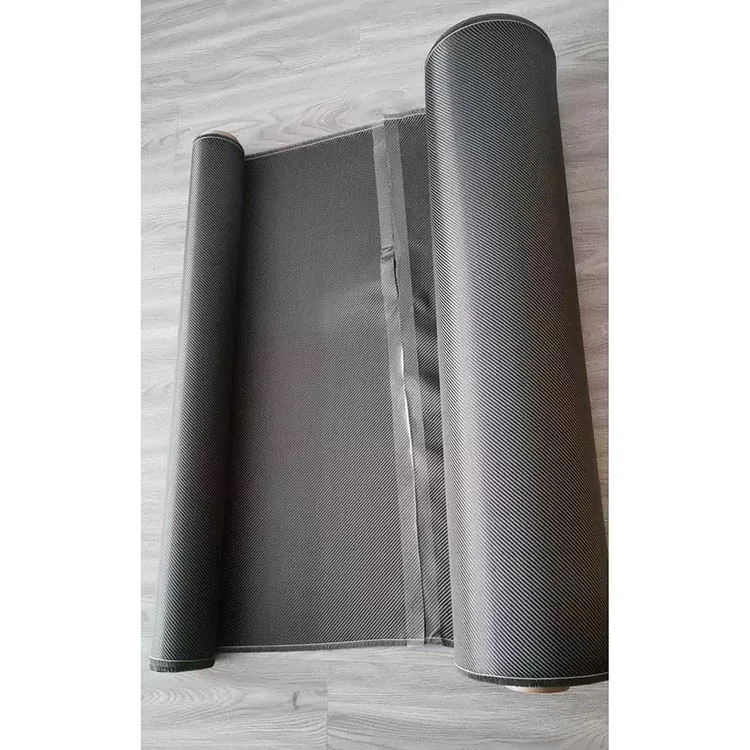

„Twill Weave“ anglies pluošto audinys yra austas sutvirtinimas, kuriame metmenų ir ataudų siūlai susipina ir sudaro įstrižą paviršiaus raštą. Palyginti su paprastu pynimu, susipynimo struktūra leidžia daugiau judėti tarp siūlų, o tai gali padėti audiniui laikytis vidutinių kreivių klojimo metu. Tas pats įstrižainis raštas taip pat dažniausiai išlaikomas ant suformuotų dalių, kur anglies pluošto paviršius paliekamas matomas.

Audimas yra tik viena medžiagos specifikacijos dalis. Anglies pluošto klasė, ploto svoris, dervos sistema ir laminato konstrukcija lemia, kaip audinys prisideda prie gatavo kompozito, o formos geometrija ir formavimo procesas turi įtakos tai, kaip jį galima apdoroti gamybos metu.

Ką keičia ruoželinė struktūra

Ruoželinėje konstrukcijoje susipynimo taškai laipsniškai juda per audinį, o ne formuoja pasikartojantį paprasto pynimo raštą „vienas per vieną po vieną“. Tai suteikia siūlams daugiau laisvės judėti vienas kito atžvilgiu, kai audinys dedamas ant lenkto paviršiaus.

Skirtumas tampa labiau pastebimas dalyse su besikeičiančiais kontūrais. Audinys, galintis prisitaikyti prie tam tikro judėjimo plokštumoje, gali būti lengviau išdėstytas aplink vidutinę kreivę nei glaudžiau susipynusi konstrukcija. Tačiau tai nereiškia, kad kiekvienas ruoželinis audinys apsivilks vienodai. Verpalų dydis, audinio svoris, pynimo sandarumas ir paviršiaus geometrija turi įtakos rezultatui.

Esant siauriems spinduliams arba gilioms trimačioms formoms, formavimo bandymas yra naudingas, nes vietinį susiraukšlėjimą arba siūlų iškraipymą galima tiksliai įvertinti tik pagal tikrąją geometriją.

Įstrižas pynimas matomiems paviršiams

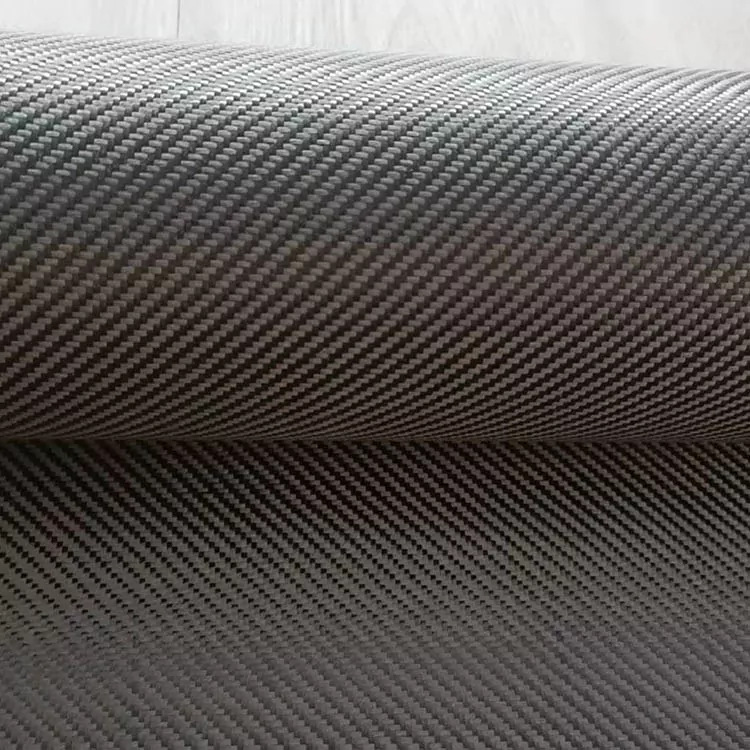

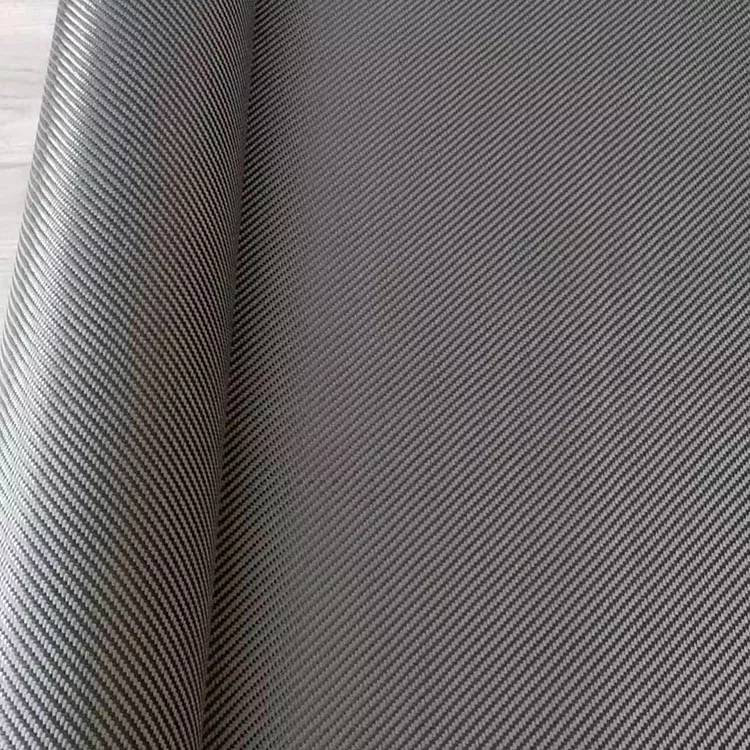

Įstrižas raštas yra vienas iš labiausiai atpažįstamų ruoželinio anglies pluošto audinio bruožų. Kai sukietėjęs laminatas padengiamas skaidria danga, pynimas gali likti matomas visame komponento paviršiuje.

Pjovimo ir klojimo metu reikia kontroliuoti rašto kryptį. Jei dvi audinio dalys susilieja skirtingomis kryptimis, įstrižainės linijos nesitęs tolygiai per jungtį. Todėl prieš formuojant reikia atsižvelgti į matomų plokščių išdėstymą ir sluoksnių išdėstymą.

Galutinei išvaizdai įtakos turi ir dervos pasiskirstymas, sutvirtinimas ir paviršiaus apdaila. Sauso audinio raštas gali pasikeisti po to, kai laminatas buvo suformuotas ir padengtas.

Ruoželio naudojimas lenktiems komponentams

Ruoželinis audinys dažniausiai naudojamas komponentams, kurie nėra visiškai plokšti, įskaitant apdailos detales, korpusus, dviračių dalis, motociklų komponentus ir sporto įrangą.

Audinys gali būti supjaustytas kaip didesnis gabalas, kai paviršius yra gana atviras, arba padalintas į mažesnes dalis, kur geometrija keičiasi staigiau. Didesnės dalys sumažina sujungimų skaičių, tačiau klojimo metu gali prireikti daugiau reguliavimo. Mažesni gabalai gali lengviau sekti vietinius kontūrus, tačiau jungtis reikia išdėstyti atsargiai.

Kad būtų matomas anglies paviršius, pjovimo raštas taip pat turėtų atsižvelgti į įstrižainės pynimo kryptį. Išlaikyti tą pačią orientaciją tarp gretimų dalių gali būti svarbu, kai reikalingas nuolatinis vaizdinis modelis.

Specifikacija

Medžiagos specifikacija gamybai

Į reikiamą audinio svorį paprastai atsižvelgiama kartu su tiksliniu laminato storiu ir liejimo būdu. Mažesnis ploto svoris leidžia naudoti daugiau atskirų sluoksnių, o sunkesnis audinys gali sumažinti sluoksnių skaičių, reikalingą tam tikram laminato storiui.

Anglies pluošto klasė taip pat turėtų būti nurodyta atskirai nuo pynimo. Ta pati ruoželinė konstrukcija gali būti pagaminta iš skirtingų pluoštų rūšių, o gautos kompozicinės savybės nebus identiškos.

Dervos suderinamumas yra dar vienas gamybos aspektas. Drėgnas klojimas, vakuuminė infuzija, presavimas ir paruošiamasis apdorojimas turi skirtingus dervos srauto, sutvirtinimo ir tvarkymo reikalavimus. Todėl audinys turėtų būti priderintas prie tikrojo proceso, o ne tik pagal išvaizdą.

Informacija, kurią reikia pateikti norint pasiteirauti

Gamybos užklausą lengviau įvertinti, kai aiškiai nurodyti pagrindiniai medžiagų reikalavimai. Atitinkama informacija apima:

· Twill pynimo konstrukcija

· Anglies pluošto klasė

· Audinio svoris / GSM

· Reikalingas plotis ir ritinio ilgis

· Tikslinis storis arba laminato storis

· Dervos sistema

· Liejimo procesas

· Komponento geometrija

· Reikalavimai matomam paviršiui

Jei medžiaga pakeičia esamą audinį, turimas specifikacijų lapas arba pavyzdys taip pat gali būti naudojamas kaip nuoroda. Tai ypač naudinga, kai nauja medžiaga turi atitikti nusistovėjusį pjovimo, klojimo ar formavimo procesą.

Programos

„Twill Weave“ anglies pluošto audinys naudojamas formuojamose sudėtinėse dalyse, kur audinys turi prisitaikyti prie formos paviršių arba suteikti apibrėžtą audimo išvaizdą.

Automobiliuose naudojami vidaus apdailos elementai, plokštės, dangčiai ir kiti anglies pluošto komponentai. Dviračių ir motociklų dalyse gali būti naudojamas austinis sutvirtinimas lenktose vietose, kur audinys turi atitikti pelėsių paviršių.

Sporto įranga, pvz., irklai, raketės ir kitos suformuotos konstrukcijos, taip pat gali būti naudojamos kaip laminato dalis. Pramoninėje įrangoje ir korpusuose gali būti naudojamas austas anglies pluoštas, kai su pasirinktu laminatu galima pasiekti reikiamas mechanines ir matmenų savybes.

Elektroninių korpusų ar komponentų, esančių arti elektros mazgų, atveju, nustatant izoliacijos ir įžeminimo reikalavimus, reikia atsižvelgti į anglies pluošto elektrinį laidumą.

DUK

Kas yra „Twill Weave“ anglies pluošto audinys?

Tai austa anglies pluošto armatūra, pagaminta su ruoželine susipynimo struktūra. Verpalų išdėstymas sukuria įstrižą paviršiaus raštą, o tikroji medžiagos specifikacija priklauso nuo anglies pluošto klasės, audinio svorio ir konstrukcijos.

Kuo ruoželis skiriasi nuo paprasto pynimo?

Ruoželinis ir paprastas pynimas naudoja skirtingas verpalų susipynimo sekas. Ruoželinis raštas yra įstrižas ir paprastai leidžia daugiau siūlų judėti, o paprastas pynimas turi glaudžiau pasikartojančią apatinės dalies struktūrą. Jų tinkamumas priklauso nuo komponentų geometrijos ir gamybos proceso.

Ką reiškia 2×2 ruoželis?

2 × 2 aprašoma specifinė ruoželinė konstrukcija, kai siūlai kartojasi per du ir po du. Jei projektui reikalinga tokia konstrukcija, pynimas turi būti patvirtintas medžiagos specifikacijoje.

Ar ruoželinį audinį galima naudoti ant lenktų formų?

Taip. Jis gali prisitaikyti prie vidutinių kreivių ir besikeičiančių kontūrų, tačiau tikrasis apdangalas priklauso nuo audinio svorio, verpalų konstrukcijos ir formos geometrijos. Formavimo bandymas yra naudingas sudėtingoms arba siauro spindulio dalims.

Ar jis gali būti naudojamas matomoms anglies pluošto dalims?

Taip. Įstrižas pynimas gali likti matomas po formavimo ir paviršiaus apdailos. Vienoda audinio orientacija pjovimo ir klojimo metu yra svarbi, kai reikalingas vienodas raštas.

Ar galima pritaikyti audinio svorį ir matmenis?

Taip. Audinio svoris, plotis, ilgis ir susijusios specifikacijos gali būti apibrėžtos pagal komponentą ir gamybos procesą.

Kokios informacijos reikia citatai?

Naudinga informacija apima pynimo konstrukciją, anglies pluošto klasę, GSM, plotį, ritinio ilgį, kiekį, pritaikymą ir formavimo procesą. Matomoms dalims taip pat reikia nurodyti reikiamą paviršiaus apdailą ir rašto kryptį.

Ar pavyzdį galima įvertinti prieš gaminant?

Mėginio įvertinimas gali būti svarstomas, kai reikia patikrinti audinio apdangalą, dervos suderinamumą, paviršiaus išvaizdą ar apdirbimo elgseną taikant konkretų gamybos metodą.

Ar ruoželinis pynimas reiškia didesnį stiprumą?

Ne. Vien tik pynimo konstrukcija nenustato gatavo kompozito stiprumo ar standumo. Šios savybės priklauso nuo anglies pluošto rūšies, audinio svorio, dervos sistemos, pluošto orientacijos, pluošto tūrio, laminato storio ir apdorojimo sąlygų.
