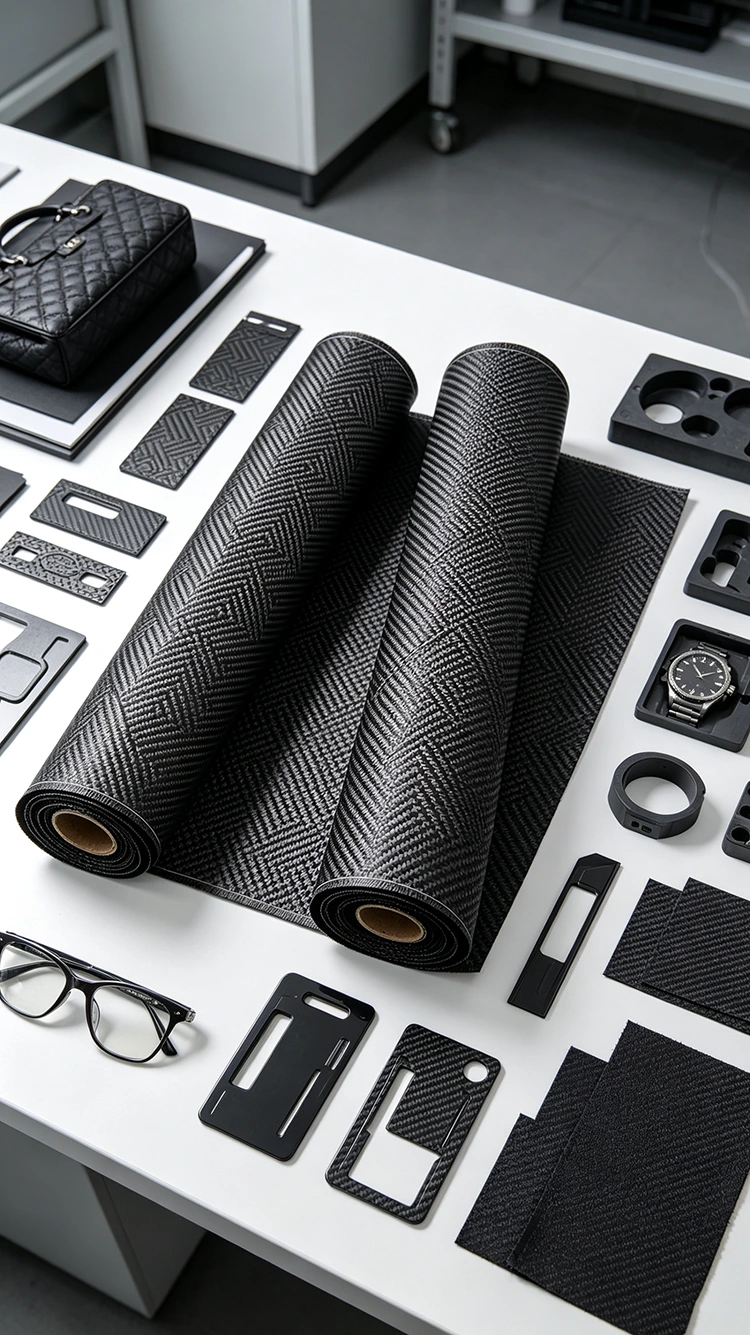

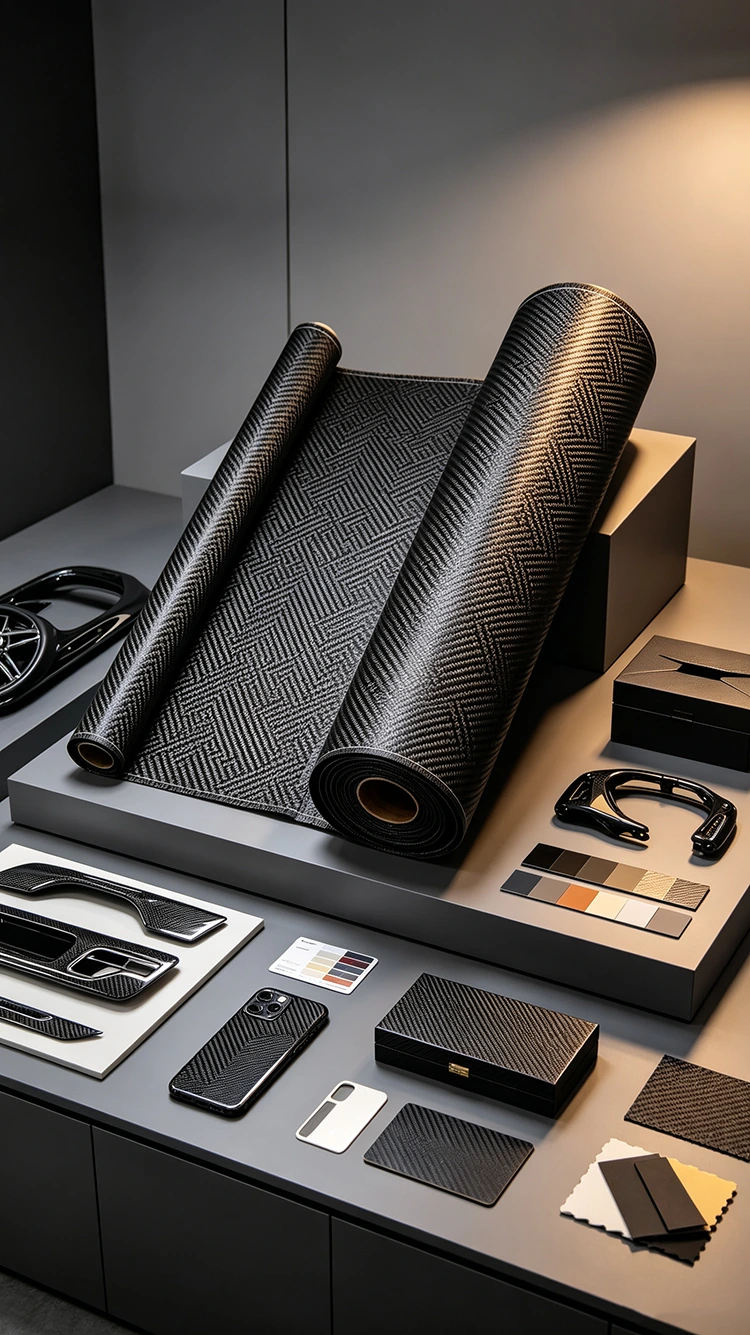

Vienkryptis anglies pluošto audinys

Šioje specifikacijoje vienakryptis anglies pluošto audinys tiekiamas žakardo austa. Audimo procesas kontroliuoja anglies pluošto siūlų išdėstymą, kad būtų sukurta apibrėžta audinio struktūra ir paviršiaus raštas. Skirtingai nuo standartinio paprasto ar ruoželinio audinio, žakardo pynimas leidžia keisti siūlų išdėstymą, kad būtų galima gauti skirtingus matomus dizainus.

Kompozito gamybos atveju audinio raštas yra tik viena medžiagos specifikacijos dalis. Anglies pluošto klasė, audinio svoris, siūlų išdėstymas, dervos sistema, laminato storis ir formavimo sąlygos turi didesnę įtaką gatavo kompozito savybėms. Todėl žakardo konstrukcija yra aktualiausia, kai renkantis medžiagą reikia atsižvelgti į audinio struktūrą ir matomą paviršių.

Kuo skiriasi žakardo anglies pluošto audinys

Paprastuose ir ruoželiniuose anglies pluošto audiniuose naudojami santykinai reguliarūs persipynimo raštai. Žakardo audimo metu audimo metu naudojamas kontroliuojamas verpalų pasirinkimas, leidžiantis tam tikroms audinio sritims laikytis skirtingo rašto išdėstymo.

Tai pakeičia austo paviršiaus išvaizdą, tačiau pats pynimas nepakeičia konstrukcijos dizaino. Jei audinys bus naudojamas laikančiame laminate, reikiama pluošto klasė, audinio svoris, dervos sistema ir laminato konstrukcija turi būti nustatyta pagal sudedamųjų dalių reikalavimus.

Matomoms sudėtinėms dalims austas raštas gali likti atviras po formavimo ir tapti gatavo paviršiaus dalimi. Dėl to konstrukcija yra svarbi tokiems komponentams kaip automobilių apdaila, sporto gaminiai, įrangos korpusai ir pritaikytos sudėtinės dalys.

Tikroji išvaizda po formavimo taip pat priklauso nuo dervos pasiskirstymo, sutvirtinimo, formos būklės ir paviršiaus apdailos. Todėl išdžiovintame audinyje matomas raštas neturėtų būti traktuojamas kaip galutinės suformuotos išvaizdos garantija.

Žakardinis, paprastas ir ruoželinis pynimas

Šios audinių konstrukcijos daugiausia skiriasi siūlų išdėstymu ir gaunamu paviršiaus raštu. Tinkamas pasirinkimas priklauso nuo reikalingo audinio elgsenos, komponentų geometrijos ir apdailos išvaizdos.

Lentelėje aprašomi tipiniai vizualiniai ir taikymo skirtumai, o ne mechaninis reitingas. Žakardinis audinys automatiškai nėra stipresnis ar standesnis nei paprastas arba ruoželinis audinys. Galutinės kompozito savybės priklauso nuo visos medžiagų sistemos ir laminato konstrukcijos.

Sudėtinės dalies audinio pasirinkimas

Audinys turėtų būti parenkamas nustačius pagrindinius komponento reikalavimus. Svarbu atsižvelgti į reikalingą audinio svorį, plotį, paviršiaus raštą, apdangalą, laminato storį ir liejimo būdą.

Plokščiam arba gana paprastam komponentui gali pakakti įprastos austinės konstrukcijos. Sudėtingesniems paviršiams gali prireikti audinio konstrukcijos, kuri gali sekti pelėsį be pernelyg didelių iškraipymų. Jei anglies pluoštas lieka matomas, pjovimo ir klojimo metu taip pat reikia atsižvelgti į reikiamą raštą.

Armatūros orientacija lieka atskiru dizaino aspektu. Austo paviršiaus raštas pats savaime neapibrėžia pagrindinės kompozito konstrukcijos apkrovos krypties. Dalims, turinčioms specifinę kryptinę apkrovą, laminatas turi būti suprojektuotas pagal reikiamą pluošto orientaciją ir sluoksnių išdėstymą.

Matomo paviršiaus reikalavimai

Kai anglies pluošto audinys išliks matomas, gretimų dalių nuoseklumas tampa svarbus. Pjovimo kryptis, audinio įtempimas ir tvarkymas klojimo metu gali turėti įtakos rašto išlygiavimui, ypač ant lenktų paviršių.

Formos paviršius ir dervos sistema taip pat turi įtakos išvaizdai po sukietėjimo. Vienodas sauso audinio raštas vis tiek gali duoti kitokį vizualinį rezultatą, jei dervos srautas, sutvirtinimas ar paviršiaus apdaila nėra nuosekliai kontroliuojami.

Struktūriniai reikalavimai

Struktūriniams komponentams audinys turi būti įvertintas kartu su anglies pluošto rūšimi, dervos sistema, pluošto kiekiu ir laminato tvarkaraščiu. Žakardo raštas neturėtų būti naudojamas kaip pagrindinis pagrindas nustatant konstrukcijos tinkamumą.

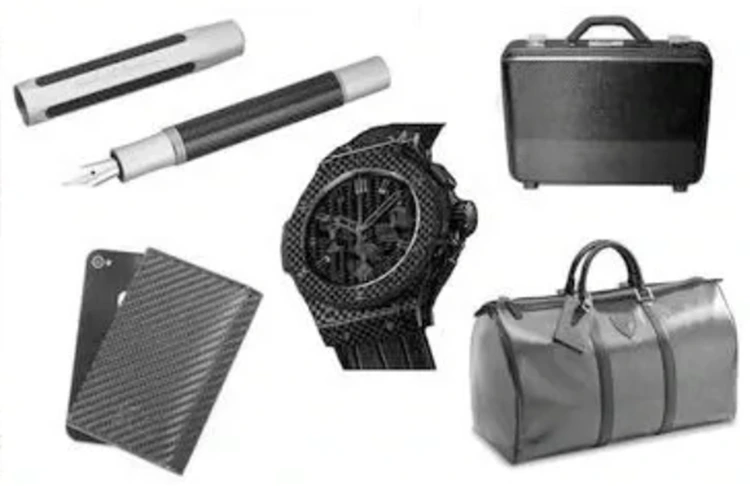

Tipinės programos

Automobilių komponentai

Žakardo anglies pluošto audinys gali būti naudojamas kaip matoma vidaus apdaila, dekoratyvinės plokštės, įrangos dangčiai ir kiti komponentai, kur austas paviršius sudaro galutinės išvaizdos dalį. Audinio specifikacija turi būti suderinta su formavimo geometrija ir reikiama paviršiaus apdaila.

Sporto įranga

Sporto gaminiuose, pvz., dviračių dalyse, rakečių konstrukcijose, irkluose ir prieduose, gali būti naudojamas matomas anglies pluošto audinys, kurio paviršiaus raštas išlieka po formavimo. Reikalingas audinio svoris ir laminato konstrukcija priklauso nuo atskiro komponento.

Elektroninė įranga

Pasirinktuose korpusuose ir įrangos konstrukcijose gali būti naudojamas anglies pluošto audinys, kai medžiaga atitinka mechaninius ir matmenų reikalavimus. Anglies pluoštas yra laidus elektrai, todėl reikia peržiūrėti izoliacijos ir elektromagnetinius reikalavimus, kai medžiaga naudojama aplink elektroninius mazgus.

Individualūs sudėtiniai gaminiai

Individualizuotose kompozicinėse dalyse gali būti naudojamas žakardo audinys, kai reikalingas tam tikras audimo raštas. Prieš gaminant, modelis, audinio svoris, matmenys, dervos sistema ir formavimo procesas turėtų būti patvirtinti kartu, o ne nurodyti audinį tik pagal išvaizdą.

Informacija apie medžiagą

Apdorojimas ir paviršiaus apdaila

Galutinei austo anglies pluošto komponento išvaizdai įtakos turi visas liejimo procesas. Audinio išdėstymas, dervos srautas, sutvirtinimo slėgis, formos paviršius ir kietėjimo sąlygos gali pakeisti pynimo būdą, kai dalis išimama iš formos.

Su sudedamosiomis dalimis su matomais anglies pluošto paviršiais pjovimo ir klojimo metu su audiniu reikia elgtis atsargiai. Per didelis tempimas arba judėjimas gali sutrikdyti verpalų išdėstymą ir sukelti matomus rašto iškraipymus.

Jei po liejimo padengiama skaidri danga, taip pat reikia atsižvelgti į jos storį, paviršiaus būklę ir suderinamumą su kompozitu. Todėl gatavą išvaizdą lemia audinys ir tolesni apdorojimo etapai, o ne vien audimo metodas.

Tvarkymas ir aptarnavimas

Prieš formuojant anglies pluošto audinį reikia laikyti ir tvarkyti pagal taikomų medžiagų sistemos reikalavimus. Įdėjus jį į sukietėjusį kompozitą, eksploatavimo sąlygas daugiausia lemia dervos sistema, laminato konstrukcija, darbo aplinka ir apkrovos sąlygos.

Matomus anglies pluošto komponentus reguliariai valykite, kad būtų išvengta nereikalingo trinties ir agresyvių cheminių medžiagų, kurios gali paveikti paviršiaus dangą arba dervą. Temperatūros poveikis turi neviršyti galutiniai sudėtinei sistemai nustatytų ribų.

Paviršiaus įbrėžimai nebūtinai rodo konstrukcijos gedimą. Tačiau, kai komponentas atlieka struktūrinę funkciją, reikia įvertinti įtrūkimus, sluoksniuotumą, didelius smūgio pažeidimus ar atvirą armatūrą.

Kada reikėtų tikrinti anglies pluošto komponentą?

Nėra universalaus kiekvieno anglies pluošto kompozito komponento tikrinimo ar keitimo intervalo. Tinkamas techninės priežiūros grafikas priklauso nuo detalės konstrukcijos, eksploatavimo aplinkos, apkrovos sąlygų ir gamintojo reikalavimų.

Ypatingas dėmesys turėtų būti skiriamas matomiems požymiams, tokiems kaip:

· Laminato įtrūkimai

· Delaminacija arba atskyrimas

· Didelė smūgio žala

· Fiber exposure caused by surface failure

· Struktūrinio vientisumo praradimas

· Smarkiai nusidėvėjusi apsauginė danga

Svarbių saugai dalių atveju priimant sprendimus dėl tikrinimo ir pakeitimo turėtų būti vadovaujamasi galutinio gaminio techninės priežiūros reikalavimais, o ne bendra eksploatavimo trukmės sąmata.

DUK

Kas yra vienakryptis anglies pluošto audinys?

Šioje gaminio specifikacijoje vienakryptis anglies pluošto audinys naudoja žakardo audimo metodą, kad būtų pagaminta austinė anglies pluošto medžiaga su apibrėžtu paviršiaus raštu. Tikslus siūlų išdėstymas, audinio svoris ir struktūrinės savybės turi būti patvirtintos medžiagos specifikacijoje.

Kuo žakardas skiriasi nuo ruoželinio anglies pluošto?

„Twill“ naudoja įprastą įstrižą susipynimo raštą, o žakardo pynimas leidžia labiau keisti siūlų išdėstymą ir matomą rašto dizainą. Skirtumas pirmiausia yra audinio konstrukcija ir išvaizda, o ne automatinis mechaninių savybių skirtumas.

Ar žakardo anglies pluoštas tinka struktūriniams kompozitams?

Jis gali būti įtrauktas į sudėtines dalis, tačiau struktūrinis tinkamumas priklauso nuo anglies pluošto klasės, audinio svorio, dervos sistemos, pluošto orientacijos ir laminato konstrukcijos. Vien žakardo audimo metodas nenustato gatavo komponento mechaninių savybių.

Ar galima pritaikyti žakardo raštą?

Rašto prieinamumas priklauso nuo audimo specifikacijos ir gamybos reikalavimų. Individualiai pritaikytoje užklausoje turėtų būti nurodytas reikiamas raštas, audinio svoris, matmenys ir numatoma vertinimo programa.

Ar tinka automobilių interjerui?

Jis gali būti naudojamas matomai anglies pluošto apdailai, plokštėms, dekoratyviniams komponentams ir kitoms automobilių reikmėms, kai austas paviršius yra galutinio išvaizdos dalis. Medžiaga ir formavimo procesas turi būti patikrinti pagal sudedamųjų dalių reikalavimus.

Kiek laiko tarnauja žakardo anglies pluošto kompozitas?

Nėra vienos eksploatavimo trukmės vertės, taikomos kiekvienai užbaigtai daliai. Tarnavimo laikas priklauso nuo dervos sistemos, laminato konstrukcijos, aplinkos poveikio, temperatūros, apkrovos sąlygų ir priežiūros.

Kaip turėtų būti prižiūrimos matomos anglies pluošto dalys?

Laikykite paviršių švarų ir venkite nereikalingo trinties ar agresyvių cheminių medžiagų. Jei yra apsauginė danga, taip pat reikia stebėti jos būklę, nes paviršiaus dangos gedimas gali turėti įtakos kompozito išvaizdai ir apsaugai.

Kada reikia pakeisti gatavą komponentą?

Keitimas turėtų būti pagrįstas faktine gatavo komponento būkle ir priežiūros reikalavimais. Įtrūkimai, atsisluoksniavimas, reikšmingi smūgio pažeidimai ar konstrukcijos vientisumo praradimas yra svarbesni rodikliai nei fiksuotas tarnavimo metų skaičius.
